Máquina formadora de correas C&Z

Steelmama Purlin rodillo anterior

Las máquinas formadoras de correas C&Z se utilizan específicamente para fabricar canales de correas C y Z de varios tamaños.Steelmama fabrica máquinas perfiladoras de correas de tipo automático y semiautomático.
Las herramientas Roll están talladas en máquinas CNC de alta precisión, lo que le da una mejor calidad y una vida útil más prolongada, como decimos "La calidad y el servicio son los ingredientes principales de nuestras máquinas"
Todas las piezas de la máquina están hechas con precisión y personal experimentado, con óptima herramientas de rollo de calidad para que nunca tenga que preocuparse por la calidad de la máquina.

Máquina formadora de correas para diferentes requisitos

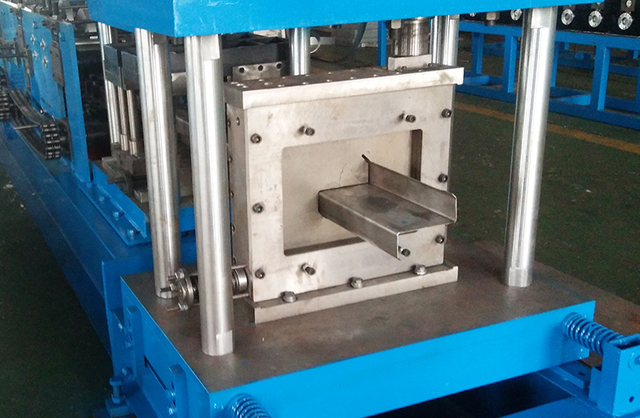

Máquina formadora de rollos de ajuste manual para correas C o Z, ajuste manualmente el espaciador, cambie la hoja de corte, para cambiar los tamaños de las correas.

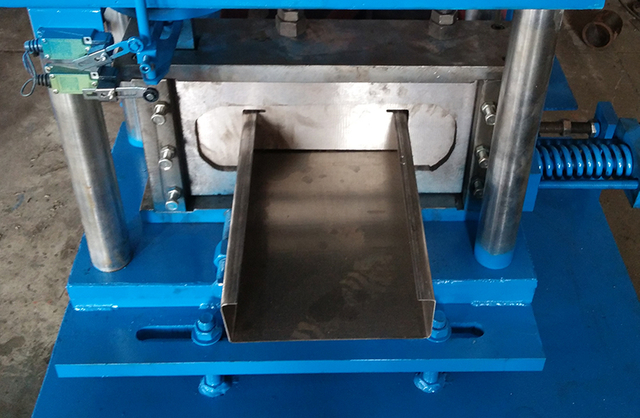

Máquina perfiladora de correas en C de precorte con espaciadores de ajuste manual.Solo es necesario ajustar los espaciadores, pero los extremos de la correa C se deformarán un poco.
Máquina perfiladora de correas C de corte multifuncional con diseño de espaciador de ajuste manual, igual que el segundo diseño, y los extremos de corte serán buenos.

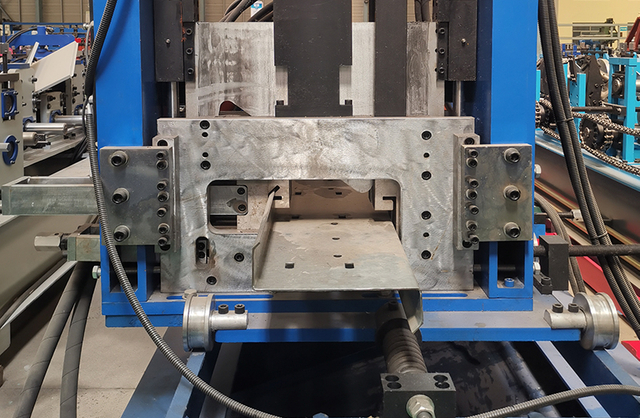

Máquina perfiladora de correas en C de intercambio rápido con corte multifuncional.Ajuste automáticamente los tamaños de la correa C y ajuste fácilmente la hoja de corte.Tiempo de cambio de 2 minutos.

Ventajas de la máquina perfiladora de correas intercambiables CZ

【Máquina de larga duración】Los rodillos están hechos de acero de molde Cr12 con tratamiento templado, HRC58-60, maquinado CNC para aumentar la precisión de los rodillos.
【Alta eficiencia】15-18 m por minuto.Produzca 7000 m por turno durante 8 horas un día.
【Alta Presión】Los ejes de los rodillos se mecanizan con una rectificadora al menos dos veces.Los rodillos se procesan con CNC para garantizar un rendimiento de precisión.
【Operación automática y fácil】Seguro y fácil de operar con el sistema operativo de pantalla táctil Mitsubishi PLC.Interacción amigable hombre-máquina.
【Servicios excelentes】Se puede enviar un técnico a su fábrica para instalar la máquina y capacitar a sus trabajadores.Los ingenieros pueden brindar servicio en el extranjero. Brindamos servicios de por vida para nuestras máquinas.

Flujo de trabajo de la máquina de correas

Componentes de la máquina de correas

Las estructuras principales de la máquina laminadora de correas funcionan en una secuencia continua.Cuando el material se inserta en la máquina, la máquina encuentra continuamente su camino a través de todas las etapas de la operación.El final del proceso produce un producto final y completo.La máquina de rodillos de correas está diseñada con desenrollador, línea de formación, dispositivo de corte y punzonado, pieza de control PLC y estación de bomba hidráulica.

desbobinador

Uncoiler es una herramienta única que se utiliza para nivelar placas de acero.Puede realizar producción de cizallamiento, nivelación y desenrollado y también puede configurarse para realizar otras líneas de producción de productos laminados. La parte desenrolladora de la máquina formadora de correas es el dispositivo responsable de proporcionar los materiales laminados y almacenar los materiales para desenrollar.También entrega firmemente las bobinas de acero a la cámara de la línea de producción de formación.

máx.Ancho: 600 mm
Diámetro interior: Φ450 – Φ550 mm
Diámetro exterior: 1500 mm

máx.Carga: Capacidad: 3000 kg
Modo de trabajo: Pasivo o hidráulico

Máquina formadora de rollos

Grosor del material: 1,5-3 mm PPGI y GI

NO.de estaciones de rodillos: 11-15 estaciones

Material para rodillos: GCR15 # acero pulido y recubierto con cromo HRC58-62°

Material del eje: acero pulido de alto grado 45# (torno CNC)

Diámetro del eje: 80 mm (eje sólido)

Panel del marco: 16*290*580mm

Marco inferior: acero de 400x8 mm H

Potencia del motor: 18,5 (motor Shanghái)

Tipo impulsado: transmisión por cadena de placa de pared

Cadena y engranaje: doble fila de doble cara de 1 pulgada.

Velocidad: aproximadamente 15 m/min

Dispositivo de corte y punzonado

La parte de corte comprende una cizalla y una herramienta de longitud fija.El dispositivo de longitud fija controla la longitud a través de la codificación.La correa C o Z producida se corta y el estampado se completa cuando la correa alcanza una longitud específica.

Material para corte modular: acero Cr12 después del tratamiento

Dureza para tratamiento térmico: HRC58 - 62 °

Tipo de corte: corte de pilar calificado

Motor para Soporte Hidraulico :5.5KW

Material del troquel de perforación: acero Cr12 después del tratamiento

Caja de control del PLC

La línea de producción de correas tiene un sistema de control electrónico de primer nivel.Los componentes de control eléctrico de la máquina laminadora de correas cumplen con las especificaciones internacionales y también puede especificar las piezas que desee.Los requisitos de los componentes
incluyen un número de línea transparente, marcas claras y partes razonables.

Tipo: Sistema de control de frecuencia PLC con pantalla táctil Marca de
PLC: Codificador Delta Marca: Omron
Error de longitud: ± 2 mm

Idioma: inglés y chino
Voltaje: 380v/50HZ, 3 fases (depende de los requisitos del cliente)

Estación de bomba hidráulica

Tipo de aceite: aceite hidráulico n.° 46 Marca de la
bomba: marca China
Potencia del motor: 5,5 kw
Válvulas solenoides: marca Huade
Válvula sólida: tres
vías de refrigeración: ventilador

Clasificaciones de correas

Las correas se pueden clasificar en diferentes tipos en función de las formas: Secciones de canal, con o sin refuerzos de ala, las denominamos correa C.Correa en C sin labios, la llamamos Correa en U.Y las secciones simétricas puntuales que tienen una forma similar a la letra Z se denominan formas Z, las llamamos Z Purlin.
Steelmama ha fabricado la máquina perfiladora de correas C, la máquina perfiladora de correas Z y la máquina perfiladora de correas C&Z.También aceptamos perfiles de correa personalizados para diseñar y fabricar las máquinas.

Producto de máquina de correas CZ

Nuestra máquina de correas está hecha para producir correas de diferentes formas en acero "negro" prepintado, galvanizado y también laminado en caliente. Todas nuestras correas tienen una calidad de límite elástico mínimo de 55 KSI. desenrolladores, así como una amplia gama de sistemas de perforación de orificios para la colocación de orificios de brida y alma en línea con alta precisión. Las formadoras de rodillos Purlin cubren la gama de tipos de materiales, así como espesores para cualquier mercado.Incluso se puede agregar la automatización de separación de las herramientas del rodillo para diferentes espesores para que su operador no tenga que ajustar el eje superior para los cambios de espesor del material.

Máquina de correas CZ

Socio Cooperativo

2016 india
2016 india
2018 India
2019 Egipto
2013 Egipto
2014 Ruanda
2014 Turkmenistán
Chile 2015
2015 India
2015 Pakistán
2015 Rusia
2015 Sudáfrica
2015 Vietnam
2016 india
2016 Ghana
2016 Pakistán
Bengala 2016
2017 Irán
2017 Uganda
2017 zimbabue
2018 Bielorrusia
2018 Brasil
2018 Croacia
2018 Omán
2018 Kenia
2018 Omán2
2018 Sri Lanka
Bengala 2019
2019 Bulgaria
2018 Sudáfrica
2019 Sri Lanka

Más

Empaquetado

Envío

Production Capacity and Efficiency of Metal Roof Ridge Cap Tile Forming Machines.jpg

14 / 03 / 2025

Capacidad de producción y eficiencia de las máquinas de formación de muletas de tapa del techo de metal

La capacidad de producción y la eficiencia de la cubierta de la cresta de cresta de techo de metal forman la capacidad de producción de Machinesthe y la eficiencia de una máquina de formación de mosaicos de cresta de techo de metal son factores críticos que determinan su idoneidad para diversas necesidades de fabricación. Aquí hay una descripción general de qué esperar: 1. PAG

Why Choose Our Trapezoidal Roll Forming Machine.png

13 / 03 / 2025

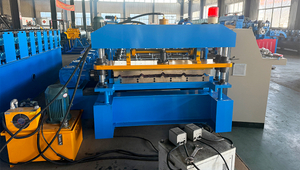

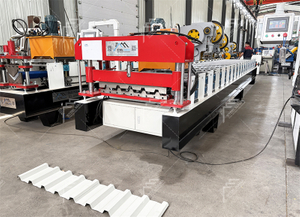

¿Por qué elegir nuestra máquina de formación de rollo trapezoidal?

Máquina de formación de rollo trapezoidal: precisión y eficiencia en la producción de techos y revestimientos La máquina de techo trapezoidal es una solución de vanguardia diseñada para la producción eficiente de hojas de perfil trapezoidales, ampliamente utilizadas en techos, revestimientos de paredes y aplicaciones estructurales.

10 / 01 / 2025

Funciones y aplicaciones de la máquina de costura alzada

IntroducciónUna máquina de costura alzada es un equipo especializado que se utiliza para producir paneles metálicos para techos con costura alzada. Estos techos son conocidos por su durabilidad, resistencia al agua y apariencia elegante, lo que los convierte en una opción popular para edificios comerciales, industriales y residenciales.

Main features and components of the L Angle Machine.jpg

25 / 11 / 2024

Principales características y componentes de la máquina de ángulo L

Una máquina de ángulos en L es un equipo especializado diseñado para producir ángulos de acero en forma de L, también conocidos como ángulos de hierro, que se utilizan ampliamente en aplicaciones industriales, de infraestructura y de construcción. Estos ángulos se emplean comúnmente en estructuras, soportes y refuerzos debido a su resistencia.

24 / 10 / 2024

Principales características y componentes de la máquina para pisos de terrazas

Las máquinas para pisos de terrazas son máquinas especializadas diseñadas para producir láminas de metal para terrazas. Estas láminas se utilizan en pisos, techos y otras aplicaciones estructurales. Las máquinas formadoras de pisos para plataformas se utilizan para producir diferentes tipos de plataformas de acero, como plataformas compuestas y no compuestas. t

09 / 10 / 2024

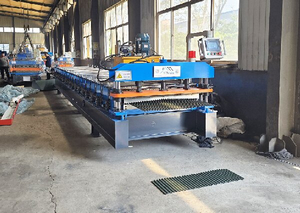

¿Cuáles son las principales características y componentes de la máquina de láminas para techos corrugados?
