Máquina formadora de rollos de correas C, completamente automática, popular, nuevo tipo, canal C, perfil de acero

Máquina formadora de rollos de correas C, completamente automática, popular, nuevo tipo, canal C, perfil de acero

DESCRIPCIÓN DE PRODUCCIÓN

Máquina laminadora de perfiles/canales de correa C

La máquina para fabricar correas o la máquina para fabricar correas puede producir correas C.     Se utiliza ampliamente como soporte de techos y paredes en construcciones de mediana y gran escala.  La correa de acero de la máquina de correas es de tamaño más liviano, lo que está en línea con las características de la correa del techo.Se fabrica doblando en frío una placa laminada en caliente.Somos fabricantes de máquinas perfiladoras.

El acero en forma de C es una viga de pared y correa ampliamente utilizada en la construcción de estructuras de acero.La pared de acero en forma de C es delgada y liviana, con excelente rendimiento transversal y alta resistencia.Las correas C, también conocidas como correas Cee, tienen la forma de la letra C y brindan soporte estructural para las vigas necesarias para paredes y pisos.  Además de para techos, las correas C se utilizan a menudo como soporte estructural en paredes y como vigas de piso.

VENTAJAS

1. Haga diferentes tamaños de correa sin cambiar rodillos ni espaciadores.

2. Cambie rápidamente cualquier tamaño de 60 mm a 250 mm en 1 minuto.

3. Sistema de precorte (también se puede agregar un poscortador), no es necesario cambiar el cortador para diferentes tamaños.

3. Fácil de operar, bajo costo de mantenimiento.

4. Tamaño infinito de 60 a 250 mm, ayuda a ahorrar material.

5. Perforación opcional en cualquier posición del alma de la correa y del ala.

6. Estampado, marcado de logotipos.

7. Protección de seguridad total con cubierta protectora, interruptores de emergencia y programa a prueba de errores.

PERFIL

máquina laminadora de canal c

INFORMACION PRINCIPAL

La red: 100-600 mm

La brida: 10 mm

La longitud de la tolerancia: ±0,5 mm

Grosor de inspección: 0,5 mm

Límite elástico del material: Q235

FLUJO DE TRABAJO

Flujo de trabajo principal de   Máquina perfiladora de correas de canal C

Desenrollador → Núcleo de moldeo → Sistema hidráulico →   Sistema de control automático →   Paso formado

Mecanismo → Mecanismo de corte automático →   Productos Mesas Receptoras

c máquina de correas c máquina formadora de correas c correa de metal

COMPONENTES DE LA MÁQUINA CHANEL

máquina formadora automática de correas c

desenrollador	1	colocar
Máquina formadora de rollos	1	colocar
Dispositivo de corte y punzonado	1	colocar
Caja de control PLC	1	colocar
Estación de bomba hidráulica	1	colocar
Mesa de soporte a la producción	1	colocar

 1   desenrollador

Máx.Ancho	600 mm
Diámetro interno	Φ450 – Φ550 mm
Diámetro exterior	1500 milímetros
Máx.Cargando	Capacidad: 3000 kg
Manera de trabajo	Pasivo o hidráulico

 2    Máquina formadora de rollos

Espesor del material	1,5-3 mm PPGI y GI
NO.de estaciones de rodillos	11-15 estaciones
Material para rodillos	GCR15 # acero pulido y revestido con cromo HRC58-62°
Material para eje	Acero pulido de alta calidad 45# (torno CNC)
Diámetro del eje	80 mm (eje sólido)
Panel de marco	16*290*580mm
Marco inferior	400x8mm alto acero
Fuerza de motor	18,5 (motor de Shangai)
Tipo impulsado	Transmisión por cadena con placa de pared
Cadena y engranaje	Doble hilera de lados dobles de 1' pulgadas
Velocidad	Aproximadamente 15 m/min

 3   Dispositivo de corte y punzonado

Material para corte modular	Acero Cr12 después del tratamiento.
Dureza para tratamiento térmico	HRC58 – 62°
Tipo de corte	Corte de pilares calificado
Motor para soporte hidráulico	5,5 KW
Material del troquel de punzonado	Acero Cr12 después del tratamiento.

 4   Caja de control PLC

Tipo	Sistema de control de frecuencia PLC con pantalla táctil
Marca PLC	Delta  Marca del codificador: Omron
Error de longitud	±2mm
Idioma	inglés y chino
Voltaje	380v/50HZ, Trifásico (Depende del requisito del cliente)

 5   Estación de bomba hidráulica

tipo de aceite	46# aceite hidráulico
Marca de bomba	marca china
Fuerza de motor	5,5 kw
Válvulas solenoides	Marca Huade
válvula sólida	Tres
Modo de enfriamiento	Admirador

 6    Producción  Mesa de soporte

Sin tipo de energía
Longitud	2m

C FABRICACIÓN DE CORREAS   MÁQUINA

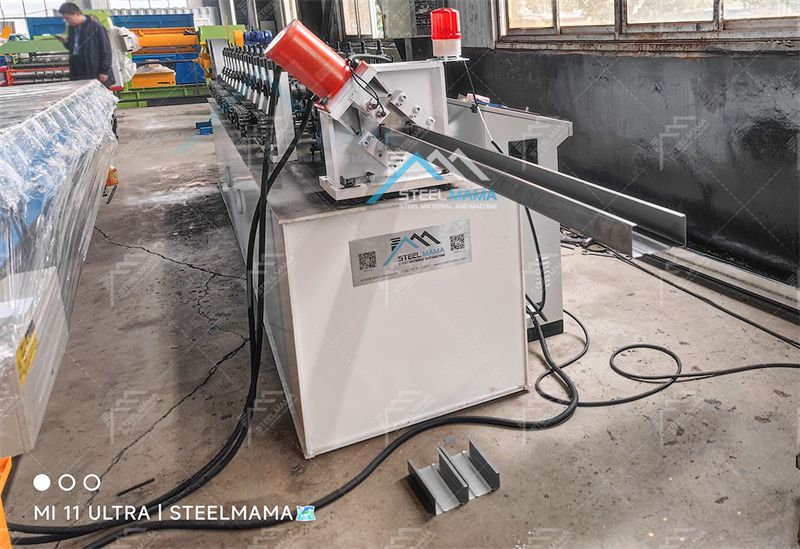

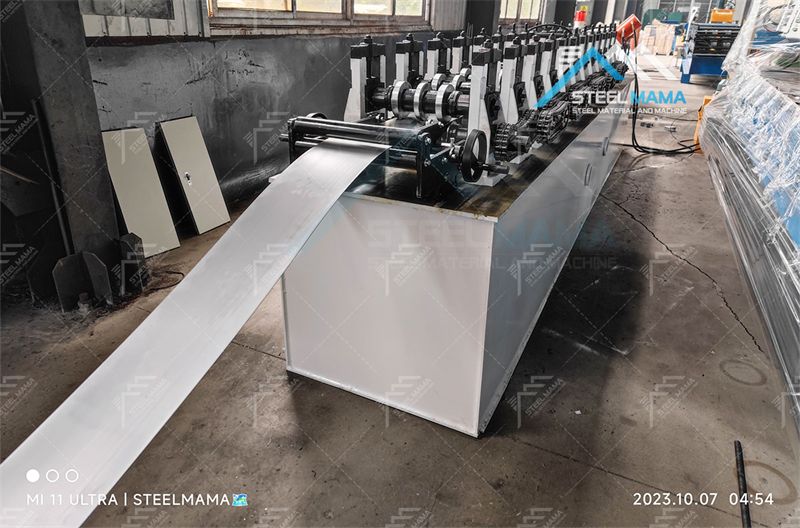

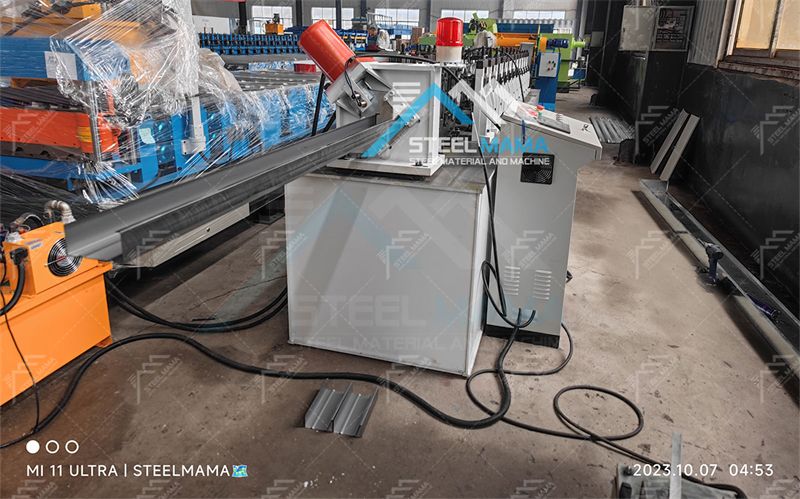

máquina formadora de correas del panel c

proveedor de máquinas para fabricar formas c

Ofrecemos nuestra primera máquina C Purlin en China hace 13 años, hoy STEELMAMA todavía apoya a los clientes para mantener las máquinas antiguas funcionando de manera estable y sin problemas todos los días.

STEELMAMA ofrece soluciones completas de construcción C Purlin, que incluyen anchos estándar 75, 100,125,150,200 y tamaños personalizados.    Especialmente, podemos combinar diferentes perfiles en la producción de una sola máquina, y todas las máquinas C Purlin están disponibles para estampar, hacer muescas y marcar.

SERVICIO POSTVENTA

1. Garantía: Un año y brindaremos soporte técnico durante toda la vida útil del equipo.

2. Plazo de entrega: dentro de los 25 días posteriores a la recepción del depósito de su pago

3. Período de garantía: 24 meses de servicio gratuito/servicio de pago durante toda la vida útil de la máquina

4. Instalación y capacitación Si los compradores visitan nuestra fábrica y revisan la máquina, le enseñaremos cómo instalarla y usarla y también capacitaremos a sus trabajadores/técnicos cara a cara.

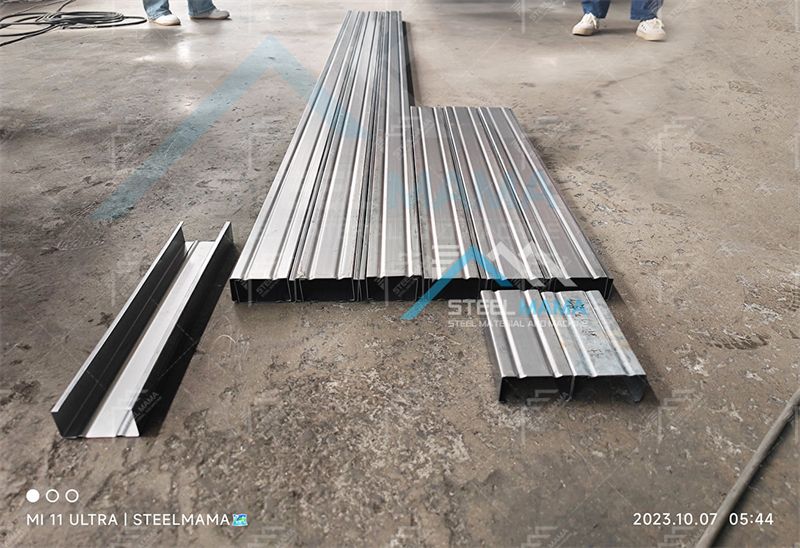

ESCENA DE APLICACIÓN DE CORREA C

¿Cuál es la correa Z o C más fuerte?

Diferencias entre correas C y Z:

• 1. Uso:Las correas C se construyen para dar forma a las paredes y las vigas del piso de la estructura exterior de un edificio, mientras que las correas Z se construyen para dar forma al techo y las vigas de las paredes de la estructura exterior de un edificio.

• 2. Ángulos:Las correas Z y C tienen ángulos diferentes.La correa C tiene un ángulo de 90 grados y la correa Z tiene un ángulo inferior a 90 grados.Debido a esto, las correas Z son más flexibles que las correas C y pueden usarse para una variedad de propósitos.

• 3. Superposición:Las correas Z se pueden superponer continuamente, mientras que las correas C no.Por lo tanto, en edificios metálicos diseñados para luces más largas, sería mejor utilizar correas de acero Z.

• 4. Inclinación del techo:ISi la pendiente del techo es pequeña, la diferencia entre el módulo de la sección de flexión de la correa Z es ligeramente mayor que el de la correa C.Pero si la pendiente del techo aumenta, el módulo de la sección de flexión de una correa Z también aumentará simétricamente verticalmente.Por lo tanto, las correas Z son más adecuadas para tejados con grandes pendientes.

• 5. Soporte:Las correas Z generalmente se colocan entre las láminas del techo para brindar soporte, mientras que las correas C se usan para soportar las vigas necesarias para el piso.

• 6. Fuerza:Las correas Z son extremadamente fuertes y pueden soportar estructuras pesadas, aunque las correas C tienen relativamente menos resistencia.Por lo tanto, en edificios con mayor techo o capacidad de carga, las correas Z serían una mejor opción.Se utilizan comúnmente en edificios agrícolas e industriales.

• 7. Instalación:Las correas C son fáciles de instalar, pero las correas Z requieren más esfuerzo y habilidades.Debido a esto, es una buena idea usarlos en el techo de estructuras con estructura de acero con vanos simples.

Tipo de placa relacionada

Hoja formadora de rollos tipo teja esmaltada

Hoja formadora de rollos de tipo corrugado

Hoja formadora de rollos tipo IBR

Espectáculo de fábrica:

1234

STEELMAMA se fundó en 2009. Desde sus inicios, STEELMAMA siempre ha defendido la visión de 'crear una empresa de primera clase, talentos de primera clase, contribución de primera clase', para crear una marca 'STEELMAMA' reconocida. El negocio principal de STEELMAMA es 'proyectar' como tema de 'CHINA STEEL AGENT SERVICE', los productos líderes para maquinaria de perfiles de acero incluyen máquinas perfiladoras, dobladoras plegadoras y otras máquinas de procesamiento de acero, y las bobinas de acero incluyen bobinas PPGI, Bobinas GI, bobinas de aluminio, bobinas de aluminio y zinc y tiras y placas de acero, también materiales de construcción de acero como láminas metálicas para techos, secciones de correas, acero H, tubos de soldadura y algunos herrajes para ser una marca global.

123

1. Garantía: Un año y brindaremos soporte técnico durante toda la vida útil del equipo.

2. Plazo de entrega: dentro de los 25 días posteriores a la recepción del pago del depósito

3. Período de garantía: 24 meses de servicio gratuito/servicio de pago durante toda la vida útil de la máquina

4. Instalación y formación

Si los compradores visitan nuestra fábrica y revisan la máquina, le enseñaremos cómo instalarla y usarla y también capacitaremos a su

Trabajadores/técnicos cara a cara.

Preguntas más frecuentes

1234

1. ¿Una máquina solo puede producir un perfil de panel de estilo? No exactamente. Para máquina más ancha y de doble capa.Puede producir más de 6 tipos de paneles. 2. ¿Tiene soporte postventa? Sí, estaremos encantados de asesorarle y también contamos con técnicos cualificados disponibles en todo el mundo. Necesitamos que sus máquinas funcionen para que su negocio siga funcionando. 3. ¿Cómo visitar su empresa? a.Vuelo al aeropuerto de Beijing: en tren de alta velocidad desde Beijing Nan a Cangzhou Xi (1 hora), luego podemos recogerlo. b. Vuelo al aeropuerto de Shanghai: en tren de alta velocidad desde Shanghai Hongqiao a Cangzhou Xi (4,5 horas), luego podemos recogerlo. 4. ¿Qué puedes hacer si la máquina se estropea?   El período de garantía de nuestra máquina es de 12 meses, si las piezas rotas no se pueden reparar, podemos enviar las piezas nuevas para reemplazar las piezas rotas de forma gratuita, pero usted debe pagar el costo expreso usted mismo. Si después del período de garantía, podemos resolver los problemas mediante negociación ,y brindamos el soporte técnico durante toda la vida útil del equipo. 5. ¿Puede usted hacerse responsable del transporte? Sí, dígame el puerto o la dirección de destino. Tenemos una gran experiencia en transporte. 6. ¿Es usted una empresa comercial o una fábrica?   Somos una empresa comercial pero también tenemos fábricas propias.La empresa de construcción se dedica únicamente a exportar varios tipos de máquinas perfiladoras de laminado en frío. 7. ¿Por qué su precio es más alto que el de otros? Mientras persistimos en que cada fábrica debe poner la calidad en primer lugar.Dedicamos tiempo y dinero a desarrollar máquinas mucho más automáticas, precisas y de alta calidad.Podemos asegurarnos de que nuestra máquina pueda funcionar durante más de 20 años sin ningún problema.Podemos proporcionar 2 años de garantía de calidad gratuita. 8. ¿Cuánto tiempo se podría fabricar la máquina? Normalmente, la máquina para fabricar tubos soldados se puede fabricar en 45 días hábiles.Si necesita máquinas con prisa, podemos fabricarlas en menos de un mes.
