DESCRIPCIÓN DE LA PRODUCCIÓN

Máquina para fabricar láminas para techos de perfil trapezoidal

Una máquina formadora de láminas trapezoidales es una formadora de láminas de metal regular que produce láminas de metal para techos o paneles de techo para edificios individuales e industriales.

Esta máquina perfiladora de láminas de metal IBR produce láminas trapezoidales a partir de bobinas de acero prepintadas de color, bobinas de acero galvanizado, láminas de aluzinc. En general, el grosor del material varía de 0,3 a 0,8 mm y el ancho varía de 914 mm a 1250 mm.Sin embargo, en algunas aplicaciones, el grosor del material puede alcanzar hasta 1,5 mm, como la cubierta del techo.Además, en algunos países o áreas, la gente usa el material G550 para fabricar láminas para techos completamente de metal duro.

FLUJO DE TRABAJO

Flujo de trabajo principal de las plantas de perfilado de láminas trapezoidales de caja de engranajes

máquina perfiladora de láminas de techo ibr

desenrollador   →   Núcleo de moldeo   →   Sistema hidráulico   →    Sistema de control automático   →    Mecanismo formado por pasos   →   Mecanismo de corte automático   →    Mesas de Recepción de Productos

                 maquinaria de fabricación de modelos trapezoidales para techos    máquina formadora de rollos trapezoidales



 Componentes de la máquina formadora de rollos trapezoidales:

desbobinador	1	colocar
Dispositivo de alimentación  Con Cortador Predeslizante	1	colocar
Máquina formadora	1	colocar
Dispositivo de corte	1	colocar
Caja de control del PLC	1	colocar
Estación de bomba hidráulica	1	colocar
Mesa de apoyo a la producción	1	colocar



 1   desbobinador

máx.Ancho	1000-1250 mm
Diámetro interno	Φ450 – Φ550 mm
Diámetro de salida	1500mm
máx.Cargando	Capacidad: 5000 kg
forma de trabajo	Pasivo o hidráulico

2    Dispositivo de alimentación  con                             Cortador pre-deslizante

 3    Máquina formadora de rollos

Espesor del material	0,25-0,8 mm PPGI y GI
NO.de Estaciones de Rodillos	18 estaciones
Material para Rodillos	Acero 45# pulido y revestido con cromo HRC58-62°
Material para eje	Acero pulido de alto grado 45# (torno CNC)
Diámetro del eje	70 mm (eje sólido)
Panel de marco	16*290*580mm
Marco inferior	350x6mm H acero
Fuerza de motor	5,5 KW (motor Shanghái)
Tipo impulsado	Transmisión por cadena de placa de pared
Cadena y engranaje	1', piñón de 17 dientes, cadena de 50 eslabones
Velocidad	Aproximadamente 15 m/min

 4   Dispositivo de corte

Material para corte modular	Acero Cr12 después del tratamiento
Dureza para tratamiento térmico	HRC58 – 62°
Tipo de corte	Corte de pilares calificado
Motor para Soporte Hidráulico	4KW
Material de troquelado	Acero Cr12 después del tratamiento





 5   Caja de control del PLC

Tipo	Sistema de control de frecuencia PLC con pantalla táctil
Marca PLC	Delta  Marca del codificador: Omron
error de longitud	±2 mm
Idioma	ingles y chino
Voltaje	380v/50HZ, 3 fases (depende de los requisitos del cliente)



 6   Estación de bomba hidráulica

tipo de aceite	46 # aceite hidráulico
marca de la bomba	marca china
Fuerza de motor	4kw
Válvulas solenoides	Marca Huade
Válvula sólida	Soltero
Manera de enfriamiento	Admirador

 7    Producción  Mesa de apoyo

Sin tipo de energía
Longitud	2m

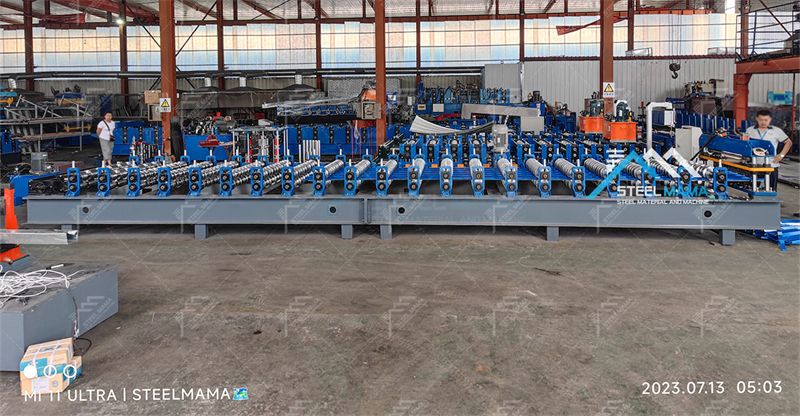

Máquina formadora de láminas para techos IBR con caja de engranajes

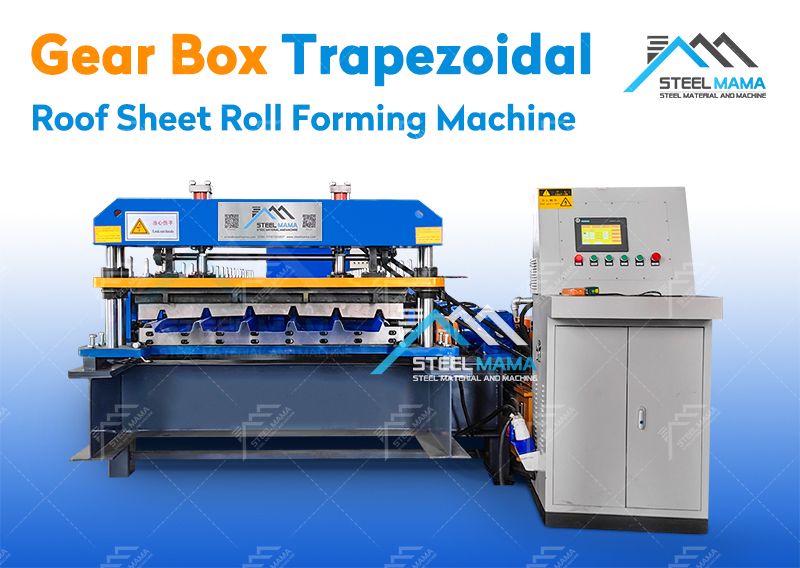

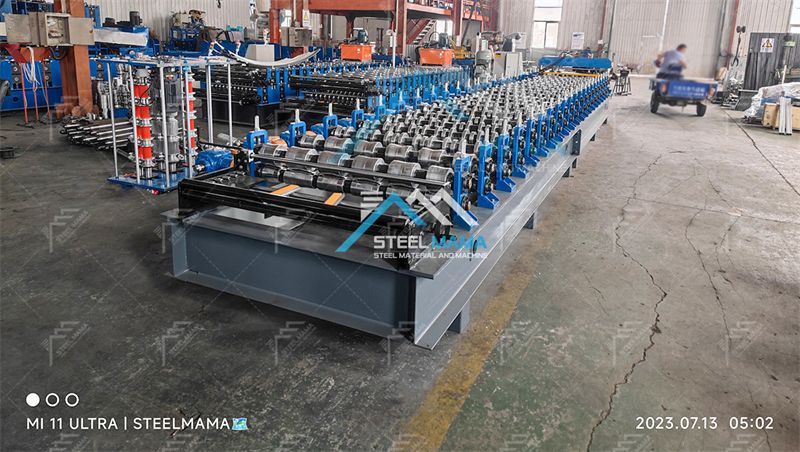

Máquina perfiladora de láminas de techo TR6Máquina formadora de panel de techo ibr con caja de cambios

Máquina formadora de rollos de metal IBR

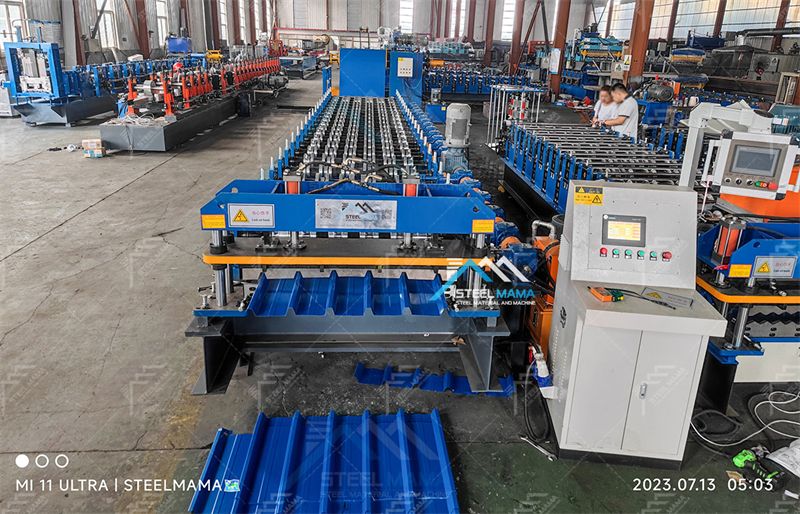

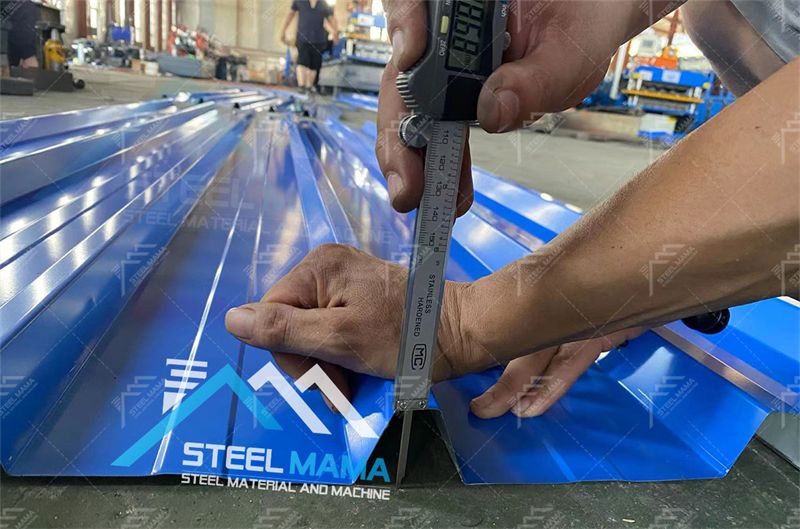

Máquina para fabricar láminas para techos de hierro trapezoidalMáquina formadora de rollos en frío IBR

Máquina perfiladora de láminas IBR populares de Italia

máquina de chapa de techo trapezoidal

Fácil instalación

Las líneas de formación están bien instaladas y probadas antes de la entrega, el cliente solo conecta algunos cables y tubos de acuerdo con el video y el manual para comenzar a formar máquinas.

SOLICITUD

Steelmama Machinery Factory diseñará máquinas para techos de acuerdo con su perfil o diseño de techo, y las ventajas de la construcción de metal prediseñada:

1-durable

2-soportar condiciones severas.

3-bajo costo

4-baja inversión inicial y bajo coste de mantenimiento

5-favorable al medio ambiente

6-todo el material puede ser reciclado

7-diseño flexible

8-puede mudarse

9-tiempo de instalación reducido considerablemente

Opere fácilmente, trabaje automáticamente con el control del controlador PLC.

Desbobinador-formación-corte-desgaste

Aplicación de la máquina perfiladora de techos trapezoidales

Este perfil IBR está diseñado para techos comerciales e industriales;que es adecuado para techos de pendiente baja, así como para techos curvos. Láminas con nervaduras más altas y nervaduras en negrita, lo que hace que el producto para techos y revestimientos sea excepcionalmente atractivo y de alto rendimiento para varias construcciones de estructuras de acero ligero, construcción civil y edificios de mansiones.



¿Qué es un panel de techo trapezoidal?

El panel trapezoidal es un panel para techos de metal estructural que proporciona una protección superior contra el viento y la intemperie en todas las condiciones de carga del techo.

Las láminas para techos de perfil trapezoidal son láminas de perfil que tienen forma de perfil trapezoidal y están recubiertas con múltiples colores hermosos para dar una apariencia atractiva.

A  máquina perfiladora de chapa trapezoidal  es una formadora de láminas metálicas normal que produce láminas metálicas para techos o paneles para techos tanto para edificios individuales como industriales.

Las láminas trapezoidales para techos son los paneles metálicos para techos más populares, no solo para edificios residenciales sino también para edificios comerciales o industriales.  Hay tantos perfiles diferentes para una variedad de aplicaciones.  A la gente le gusta usar láminas trapezoidales de bajo perfil para techos de elevación e IDT, mientras que para techos de gran envergadura y estructuras de carga, tienden a seleccionar láminas trapezoidales de alto perfil.  Además,  Las láminas trapezoidales tienen otros nombres en África como perfiles de techo industriales a través de IT4, IT5, IT6, por lo tanto, las personas apenas pueden encontrar dos máquinas perfiladoras de láminas trapezoidales exactamente iguales en los mercados.

¡Existen diferentes nombres para las máquinas perfiladoras de láminas trapezoidales en algunas regiones o áreas!   Por ejemplo, en África, a la gente le gusta llamarla máquina perfiladora de láminas para techos IDT de aluminio o acero, y en ocasiones le dan el nombre industrial a través de máquina perfiladora de láminas para techos IT4, IT5, IT6, etc.

STEELMAMA diseña y construye máquinas perfiladoras de láminas trapezoidales personalizadas.  Por ejemplo, algunos clientes piden   Máquina perfiladora de láminas de metal para techos, algunos clientes pueden preferir una máquina perfiladora de láminas trapezoidales con estructura de soportes de formación separada, o algunos clientes pueden necesitar una protección de seguridad en el cuerpo de la máquina perfiladora, etc.

Tipo de placa relacionada

Hoja formadora de rollos tipo teja esmaltada

Hoja formadora de rollos de tipo corrugado

Hoja formadora de rollos tipo IBR

Espectáculo de fábrica:





1234

STEELMAMA se fundó en 2009. Desde sus inicios, STEELMAMA siempre ha defendido la visión de 'crear una empresa de primera clase, talentos de primera clase, contribución de primera clase', para crear una conocida marca 'STEELMAMA'. El negocio principal de STEELMAMA es 'proyectar' como el tema de 'SERVICIO DE AGENTE DE ACERO DE CHINA', los productos líderes para maquinaria de perfil de acero incluyen máquina formadora de rollos, máquina dobladora de prensa plegadora y otra maquinaria de procesamiento de acero, y la bobina de acero incluye bobina PPGI, Bobina GI, bobina de aluminio, bobina Alu-zinc y tiras y placas de acero, también material de construcción de acero como chapa para techos de metal, secciones de correa, acero H, tubo de molino de soldadura y algunos hardwares para ser marca global.

123
