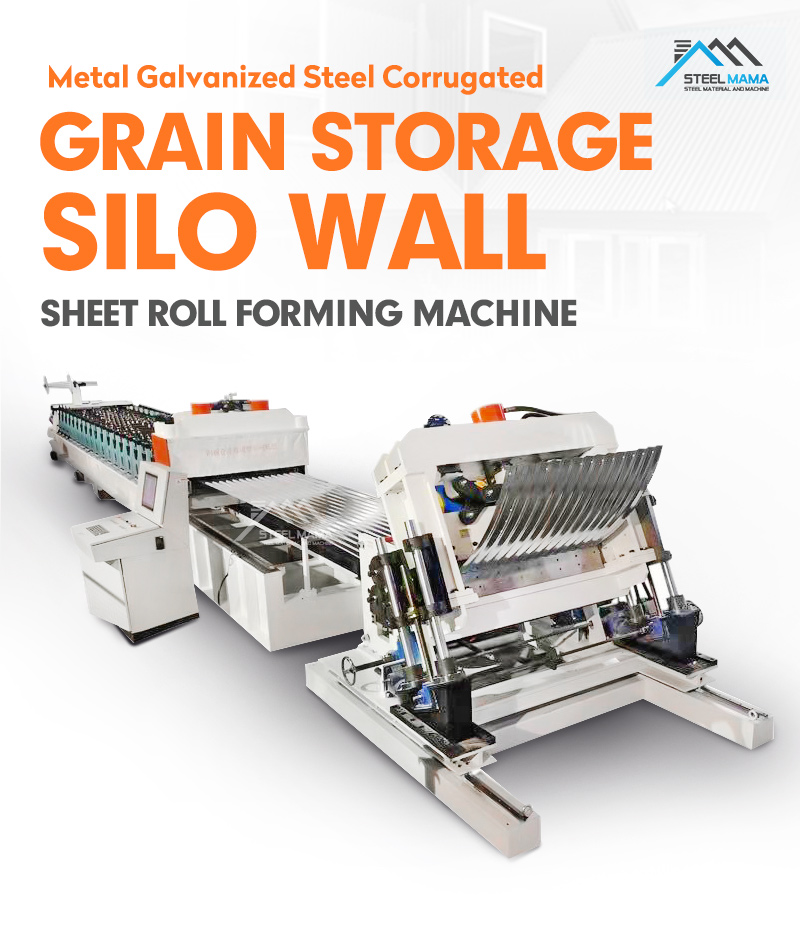

Máquina formadora de rollos de lámina de pared de silo de almacenamiento de grano corrugado de acero galvanizado de metal para panel lateral de molino de silo

Máquina formadora de rollos de lámina de pared de silo de almacenamiento de grano corrugado de acero galvanizado de metal

Para panel lateral de molino de silo

EXPOSICIÓN DE PRODUCTOS

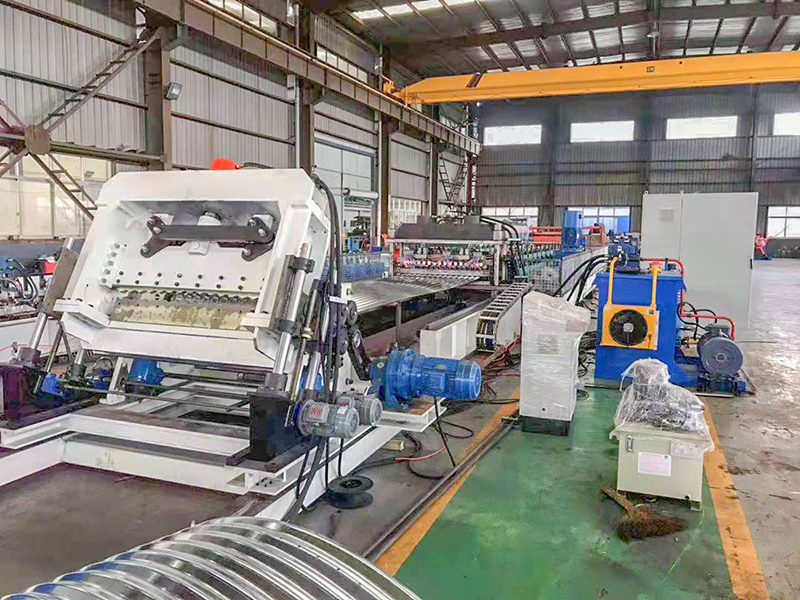

Máquina formadora de rollos de paneles de silos Silos Bins Máquina de paneles corrugados para molino de arroz

Diagrama de flujo de la máquina

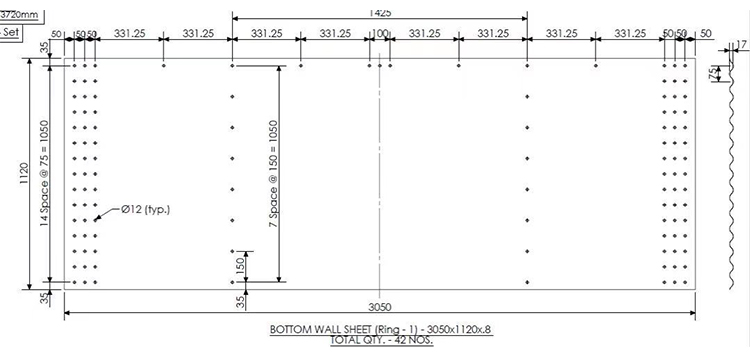

Almacenamiento de silos de acero para granos  Máquina perfiladora de paneles

Flujo de trabajo principal de la máquina formadora de rollos de láminas de pared para silos de almacenamiento de granos

           Denrollador    →    Núcleo de moldeo    →    Sistema hidráulico   →    Sistema de control automático   →    paso formado

 Mecanismo   →    Mecanismo de corte automático    →    Mesas de Recepción de Productos



    Componentes de la máquina formadora de rollos:

desbobinador	1	colocar
Dispositivo de alimentación  Con Cortador Predeslizante	1	colocar
Máquina formadora	1	colocar
Dispositivo de corte	1	colocar
Caja de control del PLC	1	colocar
Estación de bomba hidráulica	1	colocar
Mesa de apoyo a la producción	1	colocar

 1   desbobinador

máx.Ancho	1000-1250 mm
Diámetro interno	Φ450 – Φ550 mm
Diámetro de salida	1500mm
máx.Cargando	Capacidad: 5000 kg
forma de trabajo	Pasivo o hidráulico

2    Dispositivo de alimentación  con     Cortador pre-deslizante

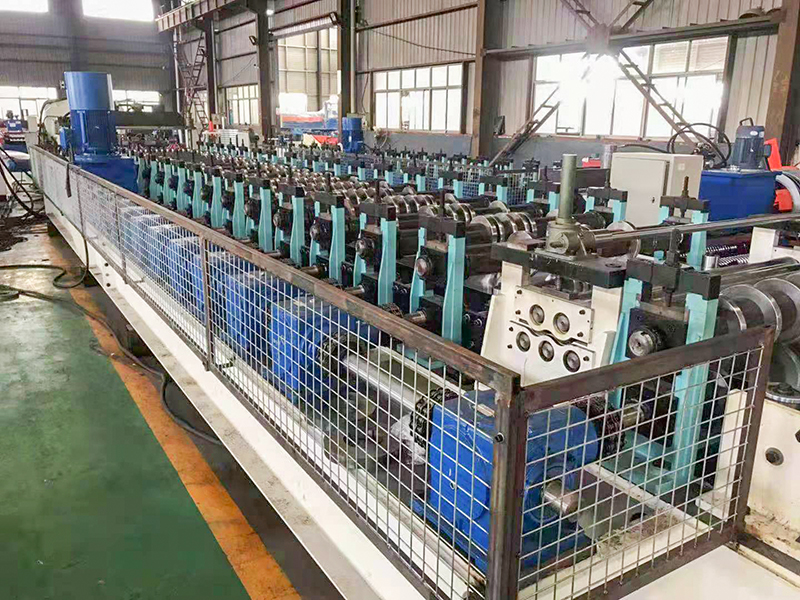

 3    Máquina formadora de rollos

Espesor del material	0,25-0,8 mm PPGI y GI
NO.de Estaciones de Rodillos	18 estaciones
Material para Rodillos	Acero 45# pulido y revestido con cromo HRC58-62°
Material para eje	Acero pulido de alto grado 45# (torno CNC)
Diámetro del eje	70 mm (eje sólido)
Panel de marco	16*290*580mm
Marco inferior	350x6mm H acero
Fuerza de motor	5,5 KW (motor Shanghái)
Tipo impulsado	Transmisión por cadena de placa de pared
Cadena y engranaje	1', piñón de 17 dientes, cadena de 50 eslabones
Velocidad	Aproximadamente 15 m/min

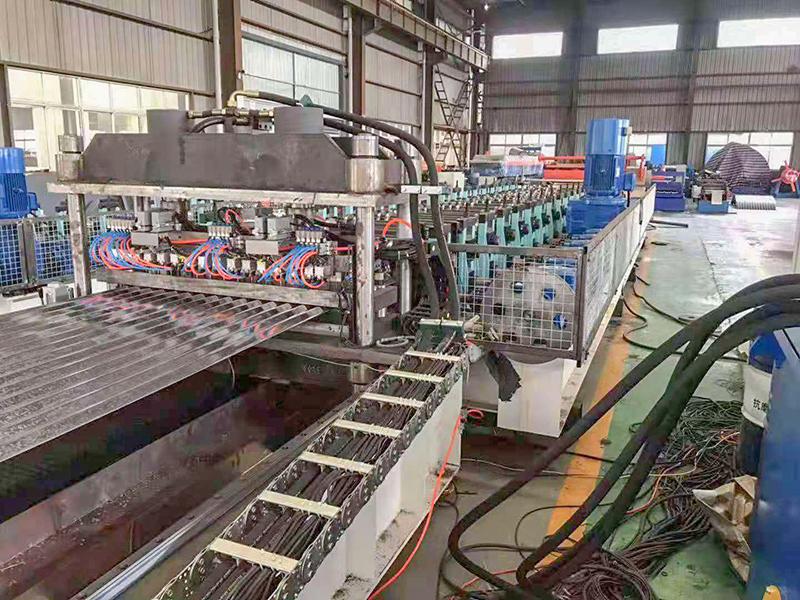

 4   Dispositivo de corte

Material para corte modular	Acero Cr12 después del tratamiento
Dureza para tratamiento térmico	HRC58 – 62°
Tipo de corte	Corte de pilares calificado
Motor para Soporte Hidráulico	4KW
Material de troquelado	Acero Cr12 después del tratamiento

 5   Caja de control del PLC

Escribe	Sistema de control de frecuencia PLC con pantalla táctil
Marca PLC	Delta  Marca del codificador: Omron
error de longitud	±2 mm
Idioma	ingles y chino
Voltaje	380v/50HZ, 3 fases (depende de los requisitos del cliente)

 6   Estación de bomba hidráulica

tipo de aceite	46 # aceite hidráulico
marca de la bomba	marca china
Fuerza de motor	4kw
Válvulas solenoides	Marca Huade
Válvula sólida	Único
Manera de enfriamiento	Ventilador

 7    Producción  Mesa de apoyo

Sin tipo de energía
Largo	2m

Tipo de placa relacionada

Hoja formadora de rollos tipo teja esmaltada

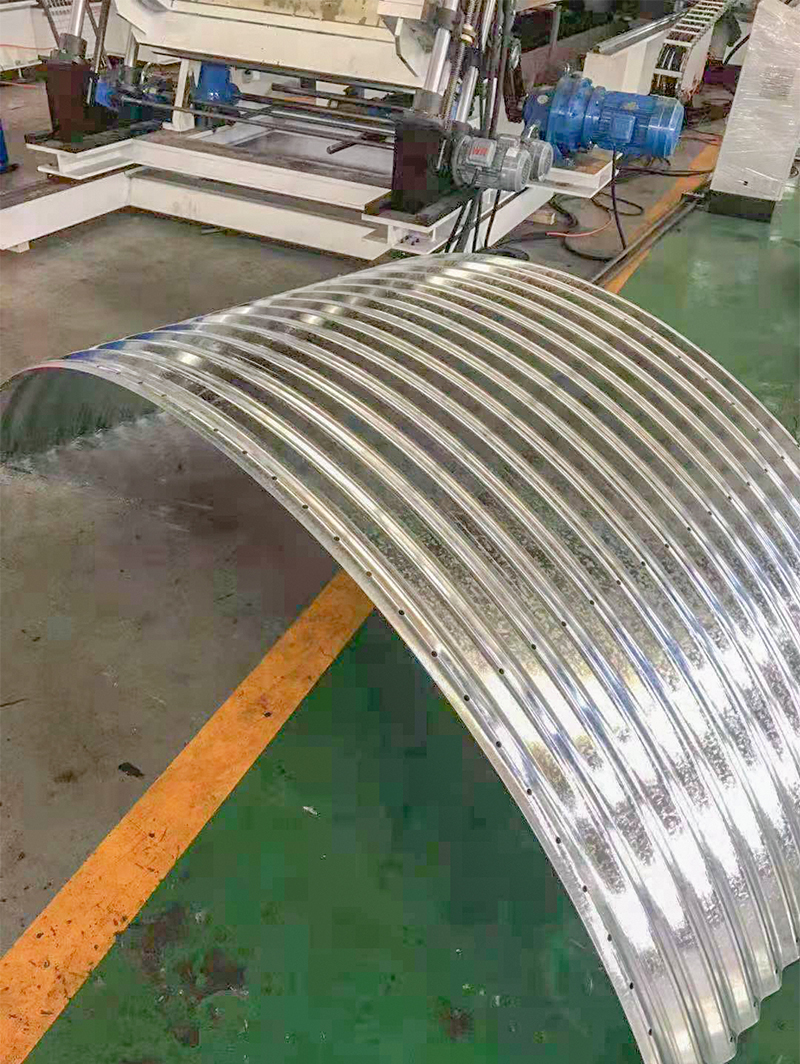

Hoja formadora de rollos de tipo corrugado

Hoja formadora de rollos tipo IBR

Espectáculo de fábrica:

1234

STEELMAMA se fundó en 2009. Desde sus inicios, STEELMAMA siempre ha defendido la visión de 'crear una empresa de primera clase, talentos de primera clase, contribución de primera clase', para crear una conocida marca 'STEELMAMA'. El negocio principal de STEELMAMA es 'proyectar' como el tema de 'SERVICIO DE AGENTE DE ACERO DE CHINA', los productos líderes para maquinaria de perfil de acero incluyen máquina formadora de rollos, máquina dobladora de prensa plegadora y otra maquinaria de procesamiento de acero, y la bobina de acero incluye bobina PPGI, Bobina GI, bobina de aluminio, bobina Alu-zinc y tiras y placas de acero, también material de construcción de acero como láminas de metal para techos, secciones de correas, acero H, tubo de soldadura y algunos accesorios para ser una marca global.

123

Preguntas más frecuentes

1234

1. ¿Una máquina solo puede producir un perfil de panel de estilo? No exactamente. Para máquinas de fabricación de doble capa y más anchas.Puede producir más de 6 tipos de paneles. 2. ¿Cuenta con soporte posventa? Sí, nos complace brindarle asesoramiento y también contamos con técnicos calificados disponibles en todo el mundo. Necesitamos que sus máquinas funcionen para mantener su negocio en funcionamiento. 3. ¿Cómo visitar su empresa? a. Vuele al aeropuerto de Beijing: en tren de alta velocidad desde Beijing Nan a Cangzhou Xi (1 hora), luego podemos recogerlo. b. Vuele al aeropuerto de Shanghai: en tren de alta velocidad desde Shanghai Hongqiao a Cangzhou Xi (4,5 horas), luego podemos recogerlo. 4. ¿Qué puedes hacer si la máquina se rompe?   El período de garantía de nuestra máquina es de 12 meses, si las piezas rotas no se pueden reparar, podemos enviar las piezas nuevas para reemplazar las piezas rotas de forma gratuita, pero debe pagar el costo expreso usted mismo. Si después del período de garantía, podemos negociar para resolver los problemas ,y proporcionamos el soporte técnico durante toda la vida útil del equipo. 5. ¿Puede usted ser responsable del transporte? Sí, dígame el puerto o la dirección de destino. Tenemos una gran experiencia en el transporte. 6. ¿Es usted una empresa comercial o una fábrica?   Somos una empresa comercial, pero también tenemos fábricas propias.Building trade company es solo para exportar varios tipos de máquinas perfiladoras en frío. 7. ¿Por qué su precio es más alto que otros? Como insistimos en que cada fábrica debe poner la calidad en primer lugar.Invertimos tiempo y dinero en desarrollar Cómo hacer que las máquinas sean mucho más automáticas, precisas y de alta calidad.Podemos asegurarnos de que nuestra máquina pueda usar más de 20 años sin ningún problema.Podemos proporcionar 2 años de garantía de calidad gratuita. 8. ¿Cuánto tiempo se podría hacer la máquina? Hablando normalmente, la máquina para fabricar tubos soldados podría fabricarse sin 45 días hábiles.Si necesita máquinas con prisa, podemos hacérselas en menos de un mes.
