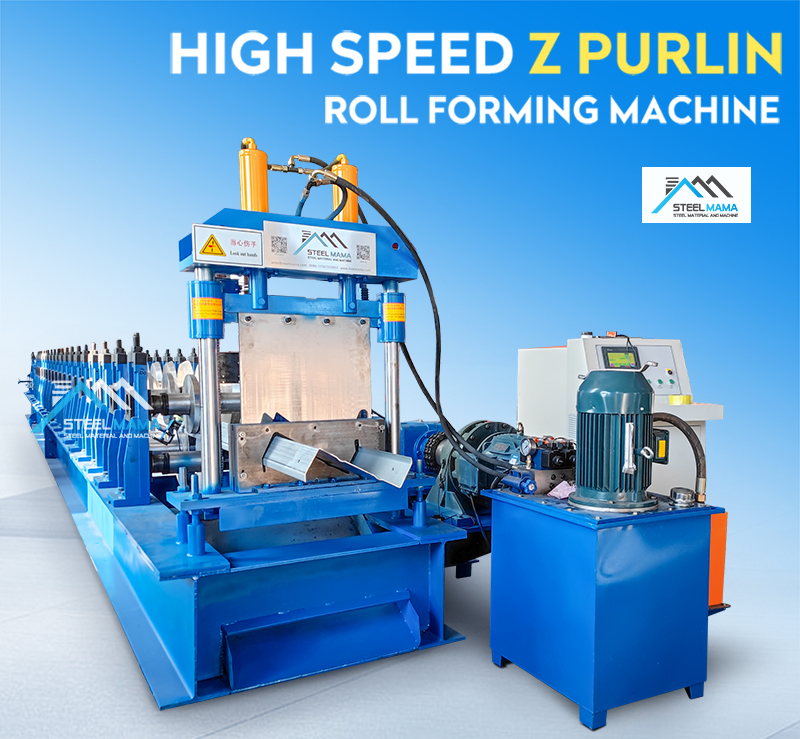

Máquina perfiladora en frío de perfiles de canal de correa en forma de Z de ajuste de tamaño automático de alto rendimiento

Máquina perfiladora en frío de perfiles de canal de correa en forma de Z de ajuste de tamaño automático de alto rendimiento

DESCRIPCIÓN DE LA PRODUCCIÓN

Máquina de correas Cz/proveedores de máquinas de correas z

La máquina de correas o la máquina para fabricar correas pueden producir correas en C.     Es ampliamente utilizado como soporte de techos y paredes en construcciones de gran y mediana escala.  La correa de acero de la máquina de correas es más liviana, lo que está en línea con las características de la correa del techo.Está hecho por doblado en frío de chapa laminada en caliente.Somos fabricantes de máquinas formadoras de rollos.

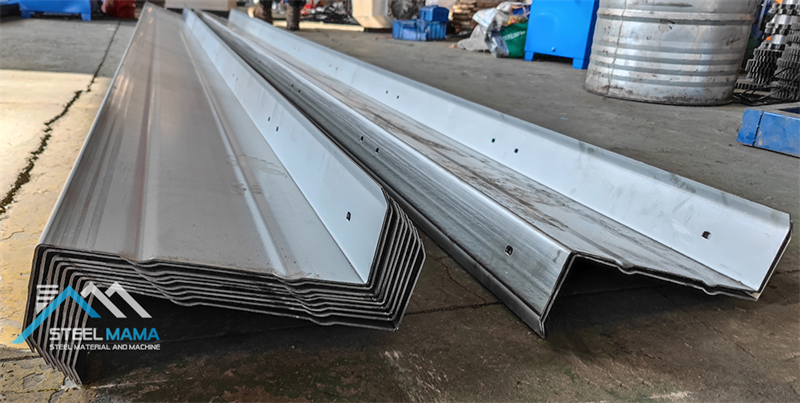

¿Qué es una correa Z?

El acero en forma de Z es una viga de pared y correa ampliamente utilizada en la construcción de estructuras de acero.La pared de acero en forma de Z es delgada y liviana, con excelente rendimiento de sección transversal y alta resistencia.Las correas Z tienen la forma de la letra Z y brindan soporte estructural para las vigas requeridas para paredes y pisos.  Además del techado, las correas en Z se utilizan a menudo para soporte estructural en paredes y como vigas de piso.

VENTAJAS

1. Cree correas de diferentes tamaños sin cambiar los rodillos ni los espaciadores.

2. Cambio rápido de cualquier tamaño de 60 mm a 250 mm en 1 min.

3. Sistema de corte previo (también se puede agregar un cortador posterior), no es necesario cambiar el cortador para diferentes tamaños.

3. Fácil de operar, bajo costo de mantenimiento.

4. Tamaño infinito de 60-250 mm, ayuda a ahorrar material.

5. Orificio perforado opcional en cualquier posición del alma y el ala de la correa.

6. Repujado, marcado de logotipos.

7. Protección de seguridad completa con protector de cubierta, interruptores de emergencia, programa de detección de errores.

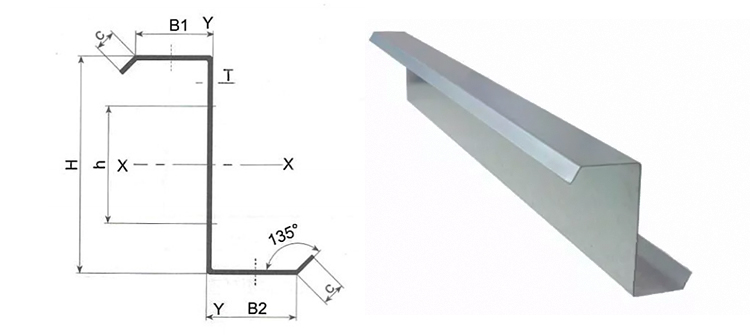

PERFIL

máquina de laminación de canal z

INFORMACION PRINCIPAL

La web: 100-600 mm

La brida: 10 mm

La longitud de la tolerancia: ± 0,5 mm

Espesor de inspección: 0,5 mm

Límite elástico del material: Q235

FLUJO DE TRABAJO

Flujo de trabajo principal de   Máquina formadora de correas Z de precorte

Desbobinador → Núcleo de moldeo → Sistema hidráulico →   Sistema de control automático →   paso formado

Mecanismo → Mecanismo de corte automático →   Mesas de Recepción de Productos

máquina de correa c máquina formadora de correa c metal de correa c

COMPONENTES DE LA MÁQUINA Z CHANEL

Máquina de correa de canal de labios Z completamente automática de bajo costo de China

desbobinador	1	colocar
Máquina formadora de rollos	1	colocar
Dispositivo de corte y punzonado	1	colocar
Caja de control del PLC	1	colocar
Estación de bomba hidráulica	1	colocar
Mesa de apoyo a la producción	1	colocar

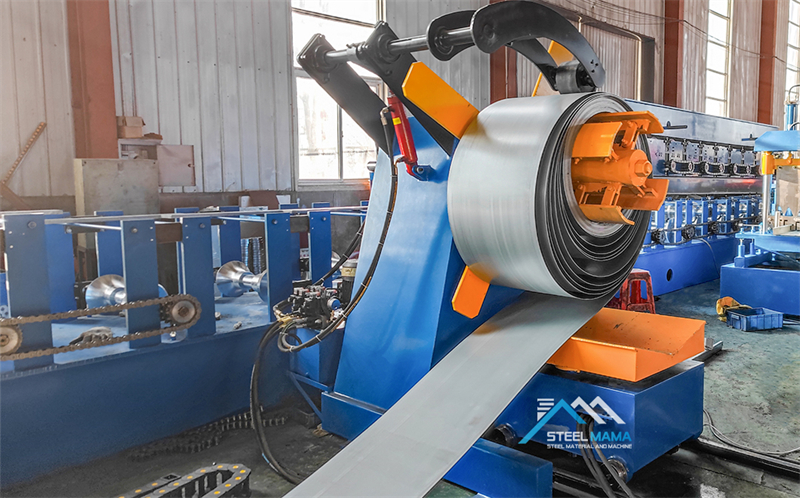

 1   desbobinador

máx.Ancho	600 mm
Diámetro interno	Φ450 – Φ550 mm
Diámetro de salida	1500mm
máx.Cargando	Capacidad: 3000 kg
forma de trabajo	Pasivo o hidráulico

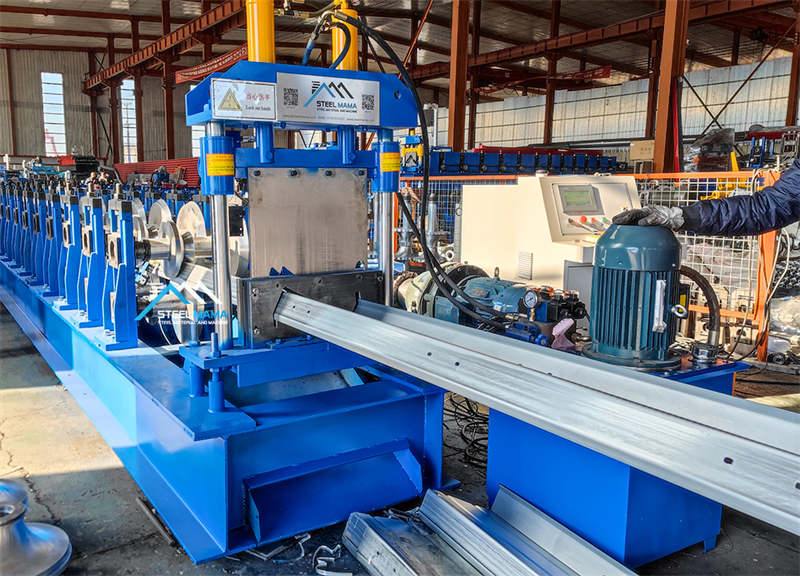

 2    Máquina formadora de rollos

Espesor del material	1,5-3 mm PPGI y GI
NO.de Estaciones de Rodillos	11-15 estaciones
Material para Rodillos	GCR15# acero pulido y revestido con cromo HRC58-62°
Material para eje	Acero pulido de alto grado 45# (torno CNC)
Diámetro del eje	80 mm (eje sólido)
Panel de marco	16*290*580mm
Marco inferior	400x8mm H acero
Fuerza de motor	18,5 (motor de Shanghái)

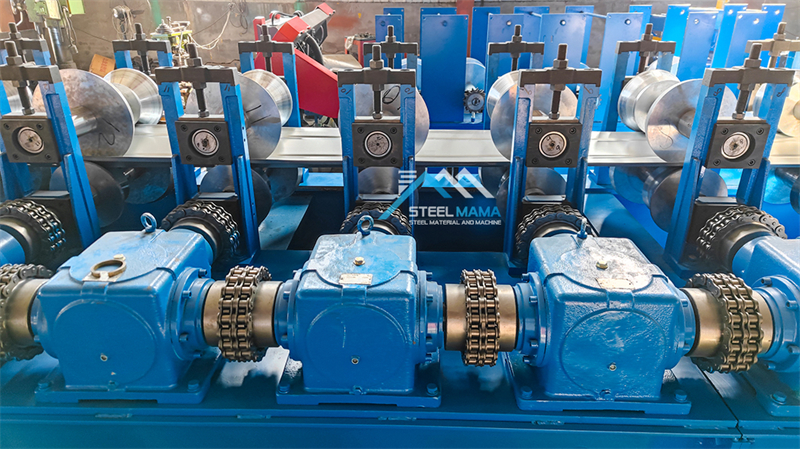

Tipo impulsado	Transmisión por cadena de placa de pared
Cadena y engranaje	Doble fila doble cara 1' pulgadas
Velocidad	Aproximadamente 15 m/min

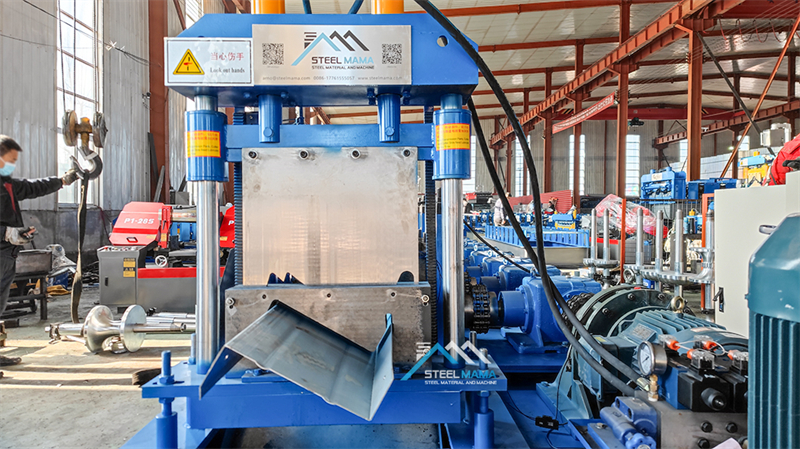

 3   Dispositivo de corte y punzonado

Material para corte modular	Acero Cr12 después del tratamiento
Dureza para tratamiento térmico	HRC58 – 62°
Tipo de corte	Corte de pilares calificado
Motor para Soporte Hidráulico	5.5KW
Material de troquelado	Acero Cr12 después del tratamiento

 4   Caja de control del PLC

Tipo	Sistema de control de frecuencia PLC con pantalla táctil
Marca PLC	Delta  Marca del codificador: Omron
error de longitud	±2 mm
Idioma	ingles y chino
Voltaje	380v/50HZ, 3 fases (depende de los requisitos del cliente)

 5   Estación de bomba hidráulica

tipo de aceite	46 # aceite hidráulico
marca de la bomba	marca china
Fuerza de motor	5.5kw
Válvulas solenoides	Marca Huade
válvula sólida	Tres
Manera de enfriamiento	Admirador

 6    Producción  Mesa de apoyo

Sin tipo de energía
Longitud	2m

C FABRICACIÓN DE CORREAS   MÁQUINA

Rollo automático completo de la correa de la CZ de la estructura de acero de la luz del marco metálico que forma machin

Máquina perfiladora en frío de perfiles de canal de correa en forma de ZCU automática

Máquina perfiladora de correas CZ para casas de estructura de acero

máquina perfiladora de correas cz

Máquina perfiladora de correas Z

Formador de rodillos de canal Z de acero

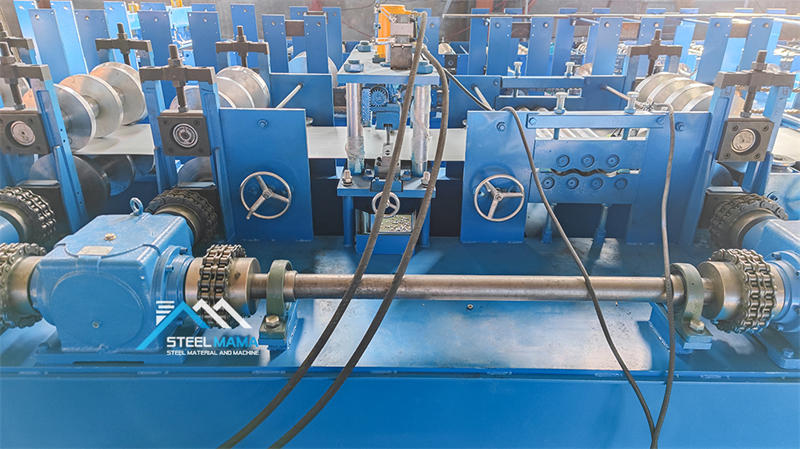

Canal en forma de Z de alta precisión Nuevo tipo

proveedor de máquinas para fabricar formas en z

Ofrecemos nuestra primera máquina Z Purlin en China hace 13 años, hoy STEELMAMA todavía ayuda a los clientes a mantener las máquinas antiguas funcionando de manera estable y sin problemas todos los días.

STEELMAMA ofrece soluciones completas de construcción Z Purlin, que incluyen ancho estándar 75, 100, 125, 150, 200 y tamaño personalizado.    Especialmente, podemos combinar diferentes perfiles en la producción de una sola máquina, y todas las máquinas Z Purlin disponibles para estampado, muescas y marcado.

SERVICIO POSTVENTA

1. Garantía: un año y brindaremos soporte técnico durante toda la vida útil del equipo.

2. Tiempo de entrega: dentro de los 25 días posteriores a la recepción del depósito de su pago

3. Período de garantía: 24 meses de servicio gratuito/servicio de pago durante toda la vida útil de la máquina

4. Instalación y capacitación Si los compradores visitan nuestra fábrica y verifican la máquina, les enseñaremos cómo instalar y usar la máquina y también capacitaremos a sus trabajadores/técnicos cara a cara.

ESCENA DE APLICACIÓN DE LA CORREA C

¿Cuál es la correa Z o C más fuerte?

Diferencias entre C y Z Purlin:

• 1. Uso:Las correas C se construyen para dar forma a las vigas del piso y las paredes de la estructura de la cubierta de un edificio, mientras que las correas Z se construyen para dar forma a las vigas del techo y las paredes de la estructura de la cubierta de un edificio.

• 2. Ángulos:Las correas Z y C tienen diferentes ángulos.La correa C tiene un ángulo de 90 grados y la correa Z tiene un ángulo de menos de 90 grados.Debido a esto, las correas Z son más flexibles que las correas C y pueden usarse para una variedad de propósitos.

• 3. Superposición:Las correas Z se pueden superponer continuamente, mientras que las correas C no.Por lo tanto, en edificios metálicos de luces más largas, sería mejor utilizar correas de acero Z.

• 4. Techo inclinado:ISi la pendiente del techo es pequeña, la diferencia entre el módulo de la sección de flexión de la correa Z es ligeramente mayor que la de la correa C.Pero si la pendiente del techo aumenta, el módulo de la sección de flexión de una correa en Z también aumentará simétricamente verticalmente.Por lo tanto, las correas Z son más adecuadas para techos con grandes pendientes.

• 5. Apoyo:Las correas Z generalmente se colocan entre las láminas del techo para brindar soporte, mientras que las correas C se usan para soportar las vigas requeridas para el piso.

• 6. Fuerza:Las correas Z son extremadamente fuertes y pueden soportar estructuras pesadas, aunque las correas C tienen una resistencia relativamente menor.Por lo tanto, en edificios con mayor capacidad de carga o cubierta, las correas Z serían una mejor opción.Se utilizan comúnmente en edificios agrícolas e industriales.

• 7. Instalación:Las correas C son fáciles de instalar, pero las correas Z requieren más esfuerzo y habilidad.Debido a esto, es una buena idea usarlos en el techo de estructuras de acero con vanos simples.

Tipo de placa relacionada

Hoja formadora de rollos tipo teja esmaltada

Hoja formadora de rollos de tipo corrugado

Hoja formadora de rollos tipo IBR

Espectáculo de fábrica:

1234

STEELMAMA se fundó en 2009. Desde sus inicios, STEELMAMA siempre ha defendido la visión de 'crear una empresa de primera clase, talentos de primera clase, contribución de primera clase', para crear una conocida marca 'STEELMAMA'. El negocio principal de STEELMAMA es 'proyectar' como el tema de 'SERVICIO DE AGENTE DE ACERO DE CHINA', los productos líderes para maquinaria de perfil de acero incluyen máquina formadora de rollos, máquina dobladora de prensa plegadora y otra maquinaria de procesamiento de acero, y la bobina de acero incluye bobina PPGI, Bobina GI, bobina de aluminio, bobina Alu-zinc y tiras y placas de acero, también material de construcción de acero como chapa para techos de metal, secciones de correa, acero H, tubo de molino de soldadura y algunos hardwares para ser marca global.

123

1. Garantía: un año y brindaremos soporte técnico durante toda la vida útil del equipo.

2. Tiempo de entrega: dentro de los 25 días posteriores a la recepción del depósito de su pago

3. Período de garantía: 24 meses de servicio gratuito/servicio de pago durante toda la vida útil de la máquina

4. Instalación y formación

Si los compradores visitan nuestra fábrica y revisan la máquina, le enseñaremos cómo instalar y usar la máquina y también capacitaremos a su

trabajadores/técnico cara a cara.

Preguntas más frecuentes

1234

1. ¿Una máquina solo puede producir un perfil de panel de estilo? No exactamente. Para máquinas de fabricación de doble capa y más anchas.Puede producir más de 6 tipos de paneles. 2. ¿Cuenta con soporte posventa? Sí, nos complace brindarle asesoramiento y también contamos con técnicos calificados disponibles en todo el mundo. Necesitamos que sus máquinas funcionen para mantener su negocio en funcionamiento. 3. ¿Cómo visitar su empresa? a. Vuele al aeropuerto de Beijing: en tren de alta velocidad desde Beijing Nan a Cangzhou Xi (1 hora), luego podemos recogerlo. b. Vuele al aeropuerto de Shanghai: en tren de alta velocidad desde Shanghai Hongqiao a Cangzhou Xi (4,5 horas), luego podemos recogerlo. 4. ¿Qué puedes hacer si la máquina se rompe?   El período de garantía de nuestra máquina es de 12 meses, si las piezas rotas no se pueden reparar, podemos enviar las piezas nuevas para reemplazar las piezas rotas de forma gratuita, pero debe pagar el costo expreso usted mismo. Si después del período de garantía, podemos negociar para resolver los problemas ,y proporcionamos el soporte técnico durante toda la vida útil del equipo. 5. ¿Puede usted ser responsable del transporte? Sí, dígame el puerto o la dirección de destino. Tenemos una gran experiencia en el transporte. 6. ¿Es usted una empresa comercial o una fábrica?   Somos una empresa comercial, pero también tenemos fábricas propias.Building trade company es solo para exportar varios tipos de máquinas perfiladoras en frío. 7. ¿Por qué su precio es más alto que otros? Como insistimos en que cada fábrica debe poner la calidad en primer lugar.Invertimos tiempo y dinero en desarrollar Cómo hacer que las máquinas sean mucho más automáticas, precisas y de alta calidad.Podemos asegurarnos de que nuestra máquina pueda usar más de 20 años sin ningún problema.Podemos proporcionar 2 años de garantía de calidad gratuita. 8. ¿Cuánto tiempo se podría hacer la máquina? Hablando normalmente, la máquina para fabricar tubos soldados podría fabricarse sin 45 días hábiles.Si necesita máquinas con prisa, podemos hacérselas en menos de un mes.
