En el panorama en constante evolución de la construcción global, donde la eficiencia, la fuerza y la velocidad no son negociables, ha estado en marcha una revolución silenciosa pero poderosa. En su corazón se encuentra una pieza de tecnología tan fundamental que da forma al esqueleto mismo de nuestras ciudades: la máquina perfiladora de pisos . Este sofisticado equipo, a menudo denominado indistintamente máquina de plataforma de piso o máquina de plataforma de piso, es la línea de producción dedicada responsable de crear la omnipresente plataforma de piso, un producto que ha redefinido los pisos y techos de concreto estructural.
Este artículo profundiza en el mundo de estas máquinas, explorando su función, evolución, profundo impacto en las metodologías de construcción y su papel fundamental en la configuración de infraestructura sostenible y resiliente.
Una máquina perfiladora de plataformas de piso no es una herramienta simple; es un sistema de fabricación totalmente integrado y diseñado con precisión. Su misión principal es transformar la materia prima (normalmente bobinas anchas de acero galvanizado o Galvalume) en paneles de terrazas metálicos perfilados y acabados mediante un proceso de conformado en frío. A diferencia del laminado en caliente, el laminado en frío fortalece el acero (un fenómeno llamado endurecimiento por deformación) sin el uso de calor, lo que da como resultado un producto con un límite elástico superior.
El término 'floordeck' (a veces estilizado como FloorDeck® como marca común en la industria) se refiere al producto final: una lámina de acero formada en un perfil repetitivo específico. Este perfil incluye nervaduras longitudinales, refuerzos intermedios, relieves y bordes rizados, todos diseñados para un rendimiento óptimo. Una vez instalado sobre vigas de acero y relleno de hormigón, se convierte en un sistema de piso compuesto, integral a la estructura del edificio.
Una moderna máquina de piso es una sinfonía de estaciones sincronizadas. Si bien las configuraciones varían según la salida y la complejidad del perfil, una línea estándar consta de varios componentes clave:

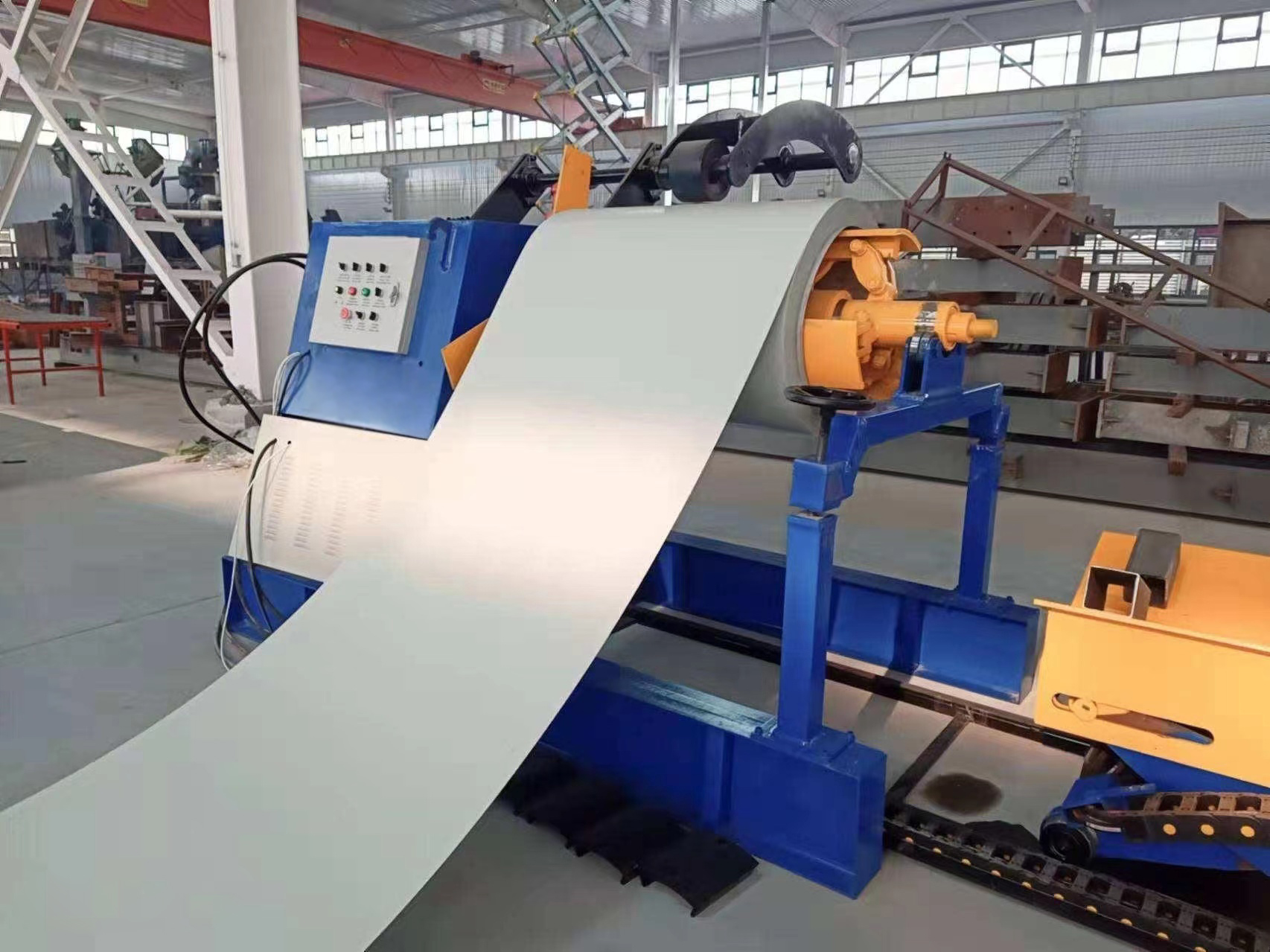

1.Desbobinador y guía de entrada: el proceso comienza con un desenrollador de alta resistencia que sostiene la bobina de acero de varias toneladas. Un alimentador endereza el borde de ataque y lo guía con precisión hacia la zona de formación.

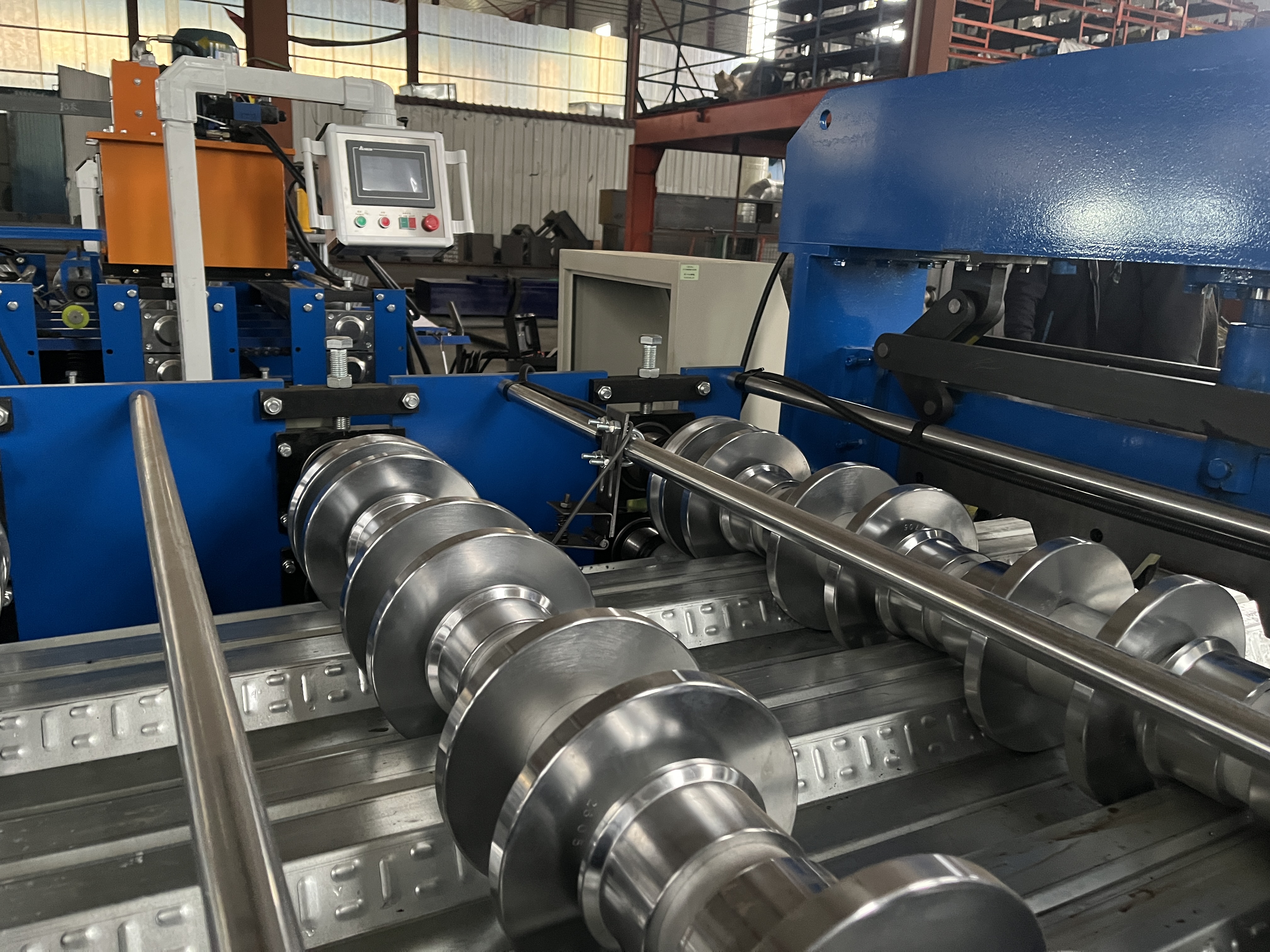

2. Estaciones de perfilado: este es el núcleo de la máquina. Una serie de matrices de rodillos acoplados, montadas sobre ejes resistentes, están dispuestas en estaciones consecutivas. A medida que la banda de acero pasa, cada juego de rodillos la dobla progresivamente milímetro a milímetro, dando forma gradualmente a la hoja plana hasta darle el complejo perfil final. Una línea de alta precisión puede tener 20 o más estaciones de formación para garantizar una formación suave y sin tensiones.

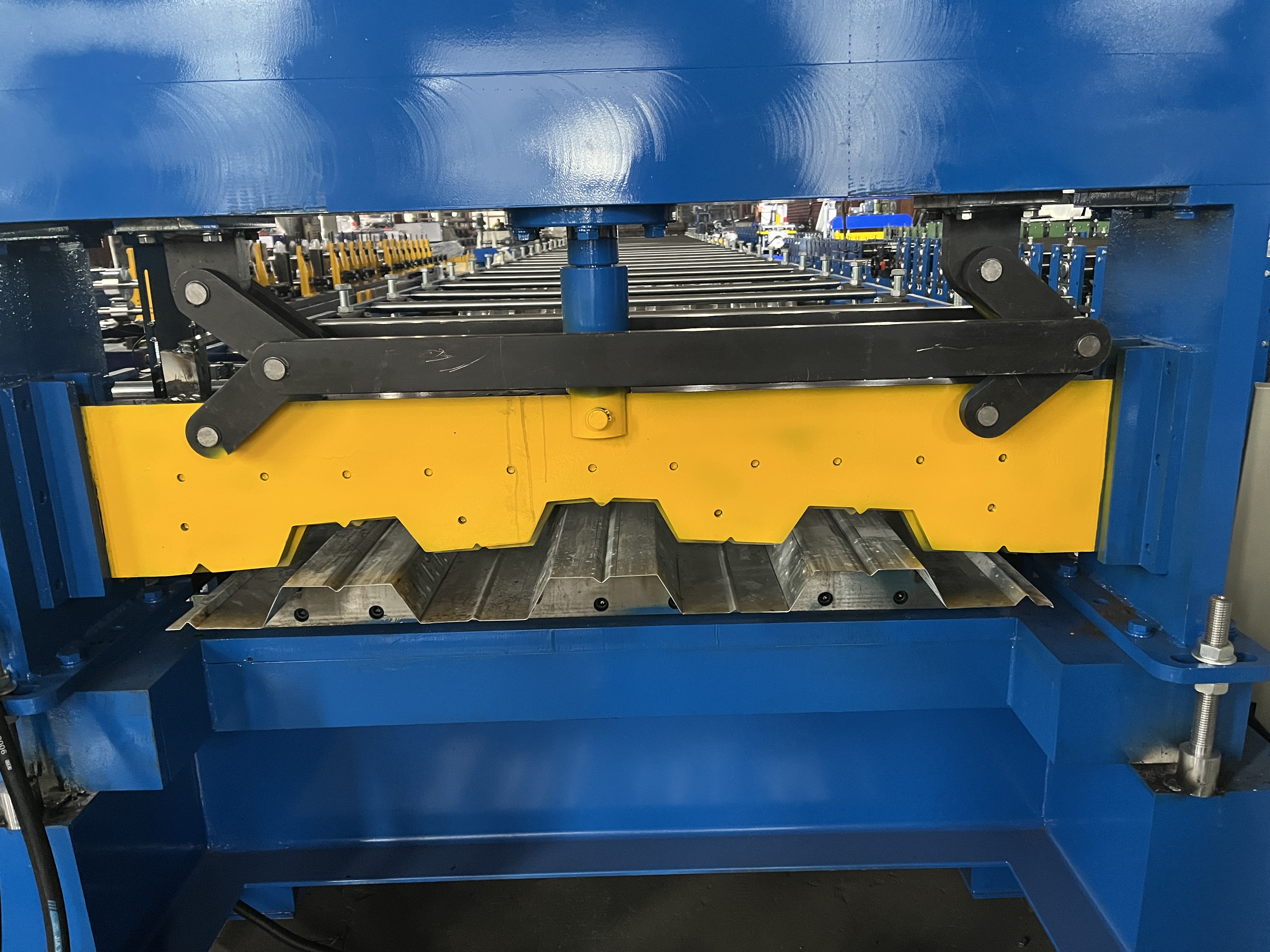

3.Sistema de corte: Después del conformado, el panel continuo debe cortarse a la medida adecuada. Las máquinas modernas utilizan principalmente un sistema de corte volante, en el que una cizalla hidráulica o servoaccionada se mueve sincrónicamente con la plataforma móvil, realizando un corte limpio y sin rebabas sin detener la línea. Esto permite una producción continua y de alta velocidad.

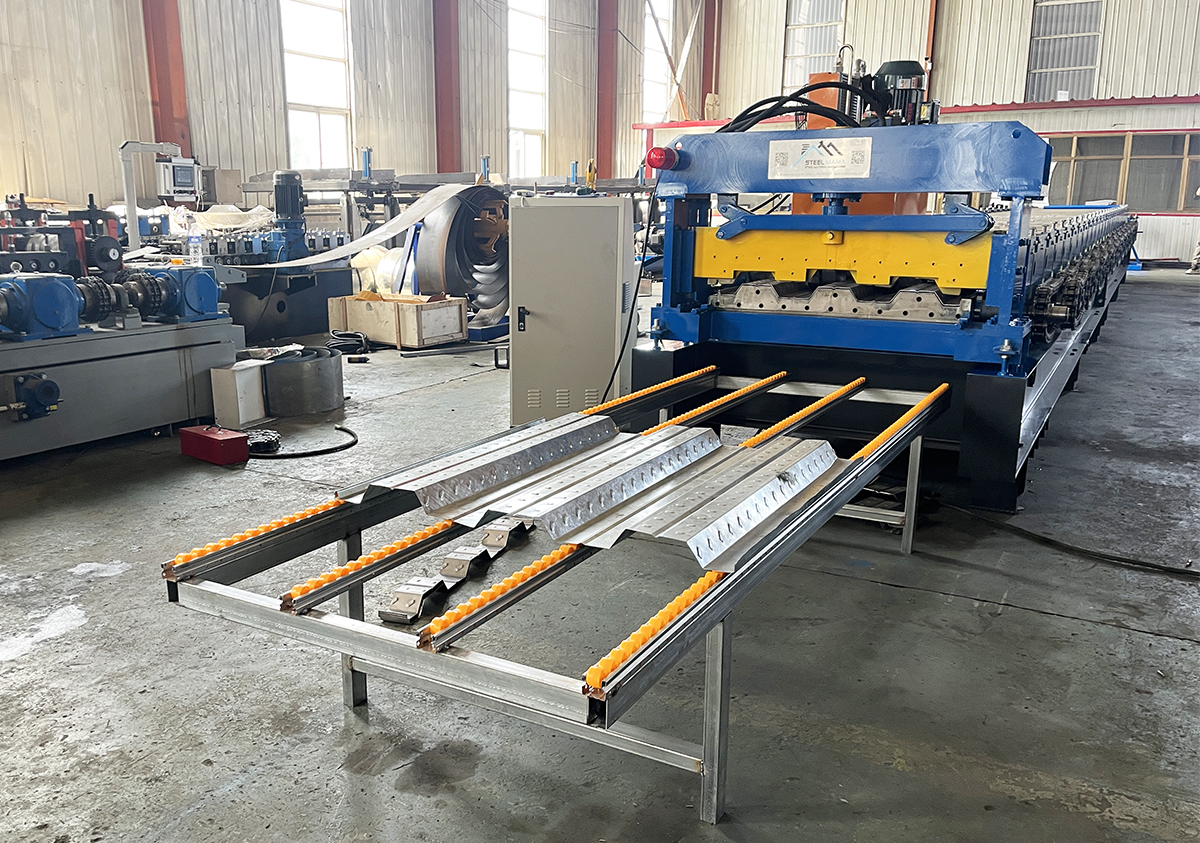

4.Mesa de salida y apilador: Los paneles cortados a medida se transportan fuera de la línea de formación en una mesa de salida motorizada. Luego, un apilador automatizado reúne los paneles en paquetes limpios y uniformes, listos para encintar, etiquetar y enviar.

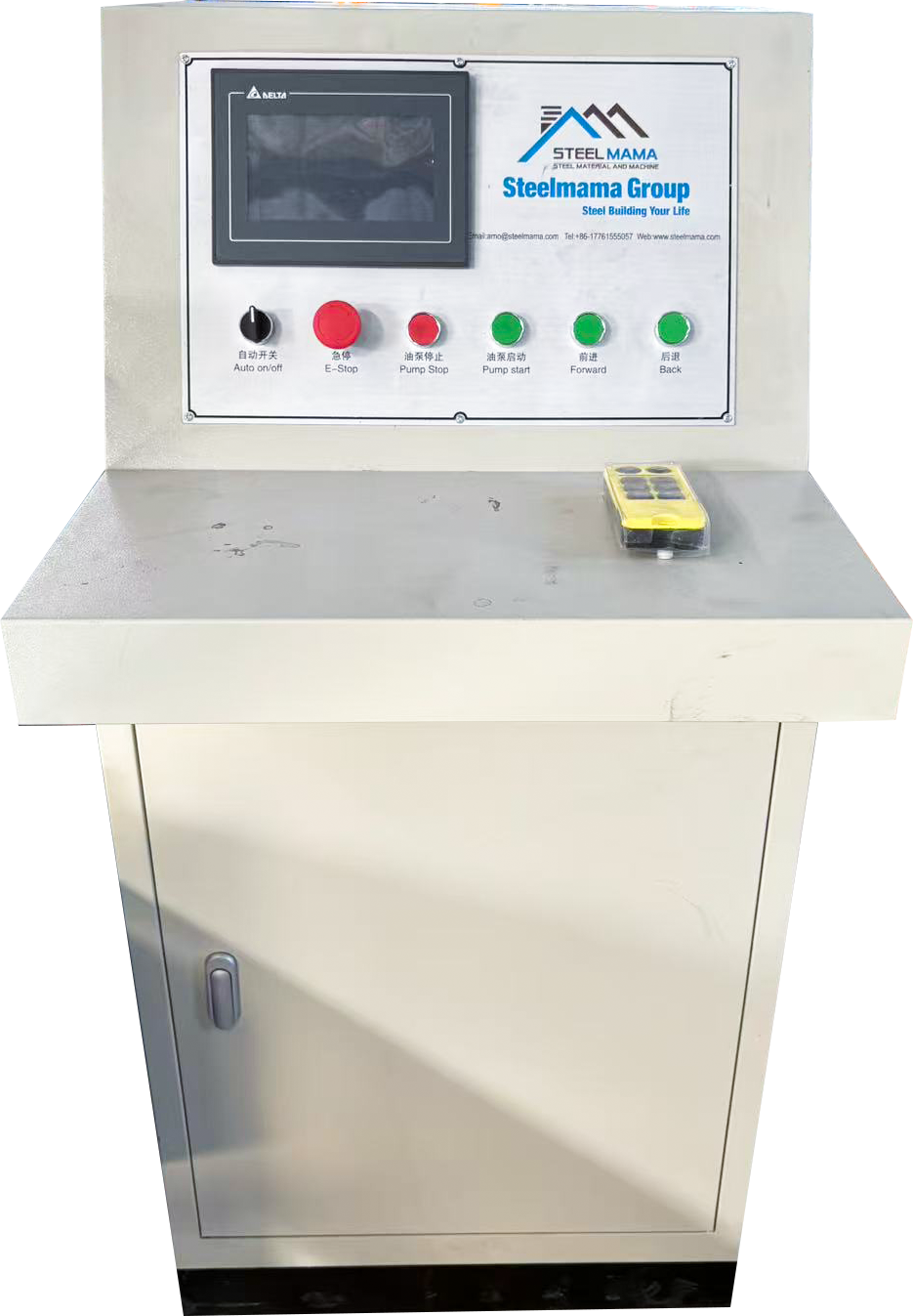

5.El cerebro de control: PLC y HMI: un controlador lógico programable (PLC) gobierna toda la operación. Integrado con una pantalla táctil de interfaz hombre-máquina (HMI), permite a los operadores ingresar parámetros de producción (longitud, cantidad), monitorear la velocidad, realizar un seguimiento de los diagnósticos y garantizar una calidad constante. Los sistemas modernos ofrecen conectividad de red para el registro de datos y la gestión de la producción.
La genialidad de la máquina perfiladora radica en su versatilidad. Al cambiar los troqueles de los rodillos, la misma máquina base puede producir una amplia gama de perfiles de pisos, cada uno de ellos diseñado para funciones estructurales específicas:
Plataforma de piso compuesto: el tipo más común. Presenta relieves (patrones en relieve) en sus nervaduras que se unen mecánicamente con el concreto, permitiendo que el acero y el concreto actúen como una unidad única y monolítica. Esta acción compuesta proporciona una resistencia excepcional y permite tramos más largos entre vigas.
Plataforma de piso no compuesto: actúa principalmente como encofrado permanente. Carece de relieves y se basa en pernos de corte soldados a través de la plataforma a la viga para una acción compuesta.
Plataforma de encofrado (encofrado de piso cementoso): una plataforma de calibre más liviano que se usa únicamente para soportar el peso húmedo del concreto hasta que fragüe. No se considera un elemento estructural en el sistema final.
Plataforma de techo: similar en apariencia, pero a menudo fabricada con diferentes perfiles y consideraciones para el ensamblaje de aislamiento e impermeabilización.
Los perfiles se clasifican además por profundidad (p. ej., 1,5', 2', 3') y configuración de nervaduras, lo que influye directamente en la capacidad de carga y la capacidad de luz. La precisión de la máquina garantiza que cada centímetro de cada panel cumpla con las estrictas tolerancias dimensionales requeridas para estas especificaciones de ingeniería.
La llegada de la fabricación automatizada de pisos ha precipitado un cambio de paradigma en la construcción de edificios.
Velocidad sin precedentes: los plazos de construcción en el sitio se han reducido drásticamente. La plataforma prefabricada llega lista para instalar. Se pueden cubrir grandes áreas de piso rápidamente, creando plataformas de trabajo seguras para las siguientes operaciones de inmediato. La propia velocidad de producción de la máquina (a menudo de 30 a 100 metros por minuto) garantiza una cadena de suministro justo a tiempo.
Seguridad mejorada: la plataforma instalada proporciona una superficie de trabajo amplia y segura en elevación, lo que reduce significativamente los riesgos de caídas en comparación con trabajar en vigas abiertas o encofrados.
Eficiencia estructural: El sistema compuesto permite estructuras de acero más livianas y espesores de concreto reducidos sin sacrificar la resistencia, lo que genera ahorros de material y menores cargas en los cimientos.
Flexibilidad arquitectónica: la capacidad de crear tramos largos y sin columnas es un beneficio directo de las plataformas compuestas de alta resistencia producidas por estas máquinas, lo que permite los planos de planta abiertos codiciados en los edificios modernos de oficinas, comercios e instituciones.
Enrutamiento de servicios públicos integrado: los canales formados por las nervaduras de la plataforma proporcionan canales naturales para conductos eléctricos, cables de datos y líneas de rociadores, lo que simplifica la instalación MEP (mecánica, eléctrica y de plomería).
El argumento económico a favor de los sistemas habilitados por pisos laminados es convincente:
Costos de mano de obra reducidos: la instalación es más rápida y requiere mano de obra menos calificada en comparación con la construcción de encofrado tradicional.
Menor costo general del proyecto: Los ahorros se derivan de duraciones más cortas del proyecto (lo que reduce los costos de financiamiento), menos mano de obra en el sitio y uso optimizado de materiales en la superestructura.
Sostenibilidad del material: el acero es 100% reciclable y la mayoría de las plataformas contienen un importante contenido reciclado. La eficiencia del proceso de perfilado minimiza los desechos. Además, el peso más ligero de los forjados compuestos de acero y hormigón reduce la energía incorporada en los cimientos y estructuras de soporte.
La evolución de la máquina de suelo continúa. La frontera está marcada por una mayor automatización e integración digital:
Punzonado y entallado en línea: las líneas avanzadas incorporan operaciones secundarias dentro del proceso principal. Los punzones servoaccionados pueden crear penetraciones personalizadas o muescas en los bordes de vigas o columnas a medida que se forma el panel, eliminando la manipulación secundaria.
Manipulación robótica: se están implementando robots para cargar bobinas, transferir paquetes terminados e incluso paletizar, lo que reduce el trabajo manual y el riesgo de lesiones.
Conectividad Industria 4.0: Las máquinas se están convirtiendo en nodos del IoT (Internet de las cosas). Los datos sobre tasas de producción, programas de mantenimiento y métricas de calidad se transmiten a plataformas en la nube para realizar análisis predictivos, mantenimiento proactivo y una integración perfecta con modelos BIM (Building Information Modeling) y cronogramas de proyectos.
Materiales avanzados: las máquinas se están adaptando para formar grados de acero más nuevos y de alta resistencia e incluso otras aleaciones, superando los límites de la envergadura y la capacidad de carga.
La máquina perfiladora de plataformas de piso es mucho más que un aparato de fábrica. Es el habilitador fundamental de un sistema de construcción holístico, un sistema que define la construcción moderna, eficiente y segura. Desde la bobina de acero en bruto hasta los paneles del piso que salen de la línea, esta tecnología encarna los principios de la construcción industrializada: precisión, repetibilidad y rendimiento.
Ha permitido que Floordeck pase de ser un producto especializado a un elemento básico de la construcción global, que se encuentra en todo, desde rascacielos y grandes almacenes hasta hospitales y universidades. A medida que crecen las demandas del entorno construido (de velocidad, sostenibilidad, resiliencia e inteligencia), la innovación continua en la maquinaria de las plataformas de piso seguirá siendo la piedra angular de nuestra capacidad para satisfacerlas. Es, literalmente, la máquina que construye los suelos sobre los que se asienta nuestro futuro.
